STM32四种库对比：寄存器、标准外设库、HAL、LL

2023-10-31


1.我是选择寄存器开发STM32，还是标准外设库呢？2.你有STM32L0标准外设库吗？
3.HAL库和LL库有什么差异？。。。
下面就来讲讲开发STM32的四种库：
  • STM32Snippets
  • Standard Peripheral Library
  • STM32Cube LL
  • STM32Cube HAL

1

STM32Snippets

什么是STM32Snippets？


STM32Snippets可翻译为“代码片段”、“裁剪”，其实他就是我们常说的“寄存器”开发STM32的底层驱动代码。


比如配置ADC引脚的代码片段：
__INLINE void ConfigureGPIOforADC(void){ /* (1) Enable the peripheral clock of GPIOA, GPIOB and GPIOC */ /* (2) Select analog mode for PA1 */ /* (3) Select analog mode for PB1 */ /* (4) Select analog mode for PC0 */ RCC->AHBENR |= RCC_AHBENR_GPIOAEN | RCC_AHBENR_GPIOBEN | RCC_AHBENR_GPIOCEN; /* (1) */ GPIOA->MODER |= GPIO_MODER_MODER1; /* (2) */ GPIOB->MODER |= GPIO_MODER_MODER1; /* (3) */ GPIOC->MODER |= GPIO_MODER_MODER0; /* (4) */ }
STM32Snippets是高度优化的示例代码集合，使用符合CMSIS的直接寄存器访问来减少代码开销，从而在各种应用程序中最大化STM32 MCUs的性能。
STM32Snippets主要针对底层开发人员，或者从51转过来，直接操作寄存器开发的人员。 是没有经过封装，可见底层寄存器的一套示例代码。
每个STM32系列的100多个片段演示了如何以最小的内存占用有效地使用STM32外围设备。
地址：https://www.st.com/en/embedded-software/stm32snippets.html

（公号不支持外链接，请复制链接到浏览器打开）


STM32Snippets目前官方只提供：STM32F0和L0的示例代码包。

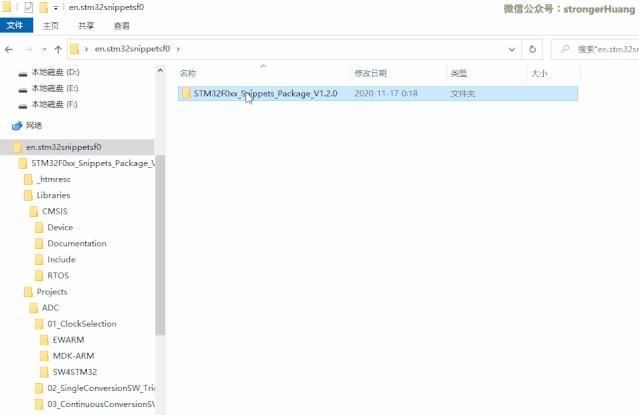

提供的示例代码有点类似标准外设库风格，给大家看下F0的代码包：


同样也提供Keil MDK、 IAR EWARM的工程。

2

Standard Peripheral Library

Standard Peripheral Library：简写SPL，也叫标准外设库。


相信学习过STM32的朋友，对标准外设库都不陌生，是一组外围设备的C语言代码集合。（因为现在ST官方主推STM32CubeMX，所以停止了对SPL的更新）
标准外设库是在寄存器的基础上进行了一次简单封装，主要是面向过程的嵌入式系统开发人员。
地址：

https://www.st.com/en/embedded-software/stm32-standard-peripheral-libraries.html

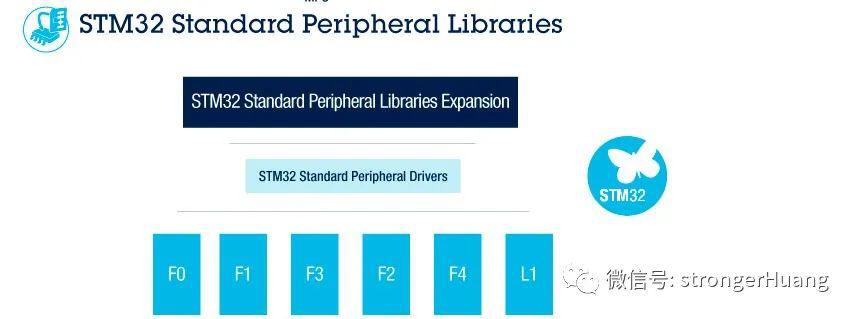

目前标准外设库支持STM32F0、 F1、 F2、 F3、 F4、 L1， 不支持F7、 H7、 MP1、L0、 L4、 L5、 G0、G4等后面推出的系列。


所以，不要再问：在哪里下载L0的标准外设库了。

3

STM32Cube LL 和 HAL

LL：Low-Layer，底层库

HAL：Hardware Abstraction Layer，硬件抽象层库


STM32Cube HAL 和 LL配合STM32CubeMX工具对STM32进行开发。也是目前ST官方主推的一套开发STM32的库。


HAL针对的是具有一定嵌入式基础的开发人员，HAL具有很好的移植性。


LL库相对HAL，具有简单的结构，针对之前从事SPL（标准外设库），或寄存器开发的人员。


地址：

https://www.st.com/en/development-tools/stm32cubemx.html


STM32Cube HAL 和 LL是目前官方主推，并重点维护和更新的库，也建议大家都学习一下。而且新出来的型号（如L5、G4等系列）没有标准外设库，只有STM32Cube HAL 和 LL库了。

4

四种库对比

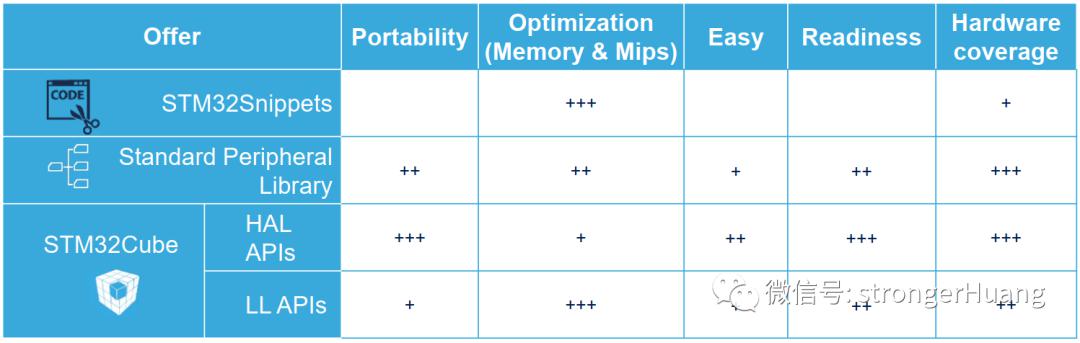

来自官方的对比信息，包含可移植性、优化、难易程度等。


其中：

Portability：可移植性

Optimization ：优化

Easy：难易程度

Hardware coverage：硬件覆盖

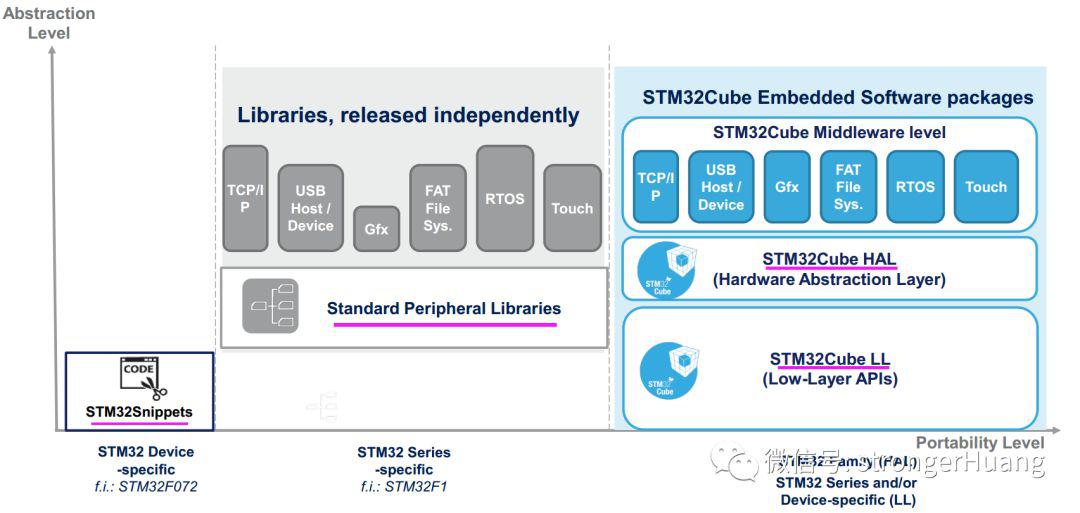

定位：

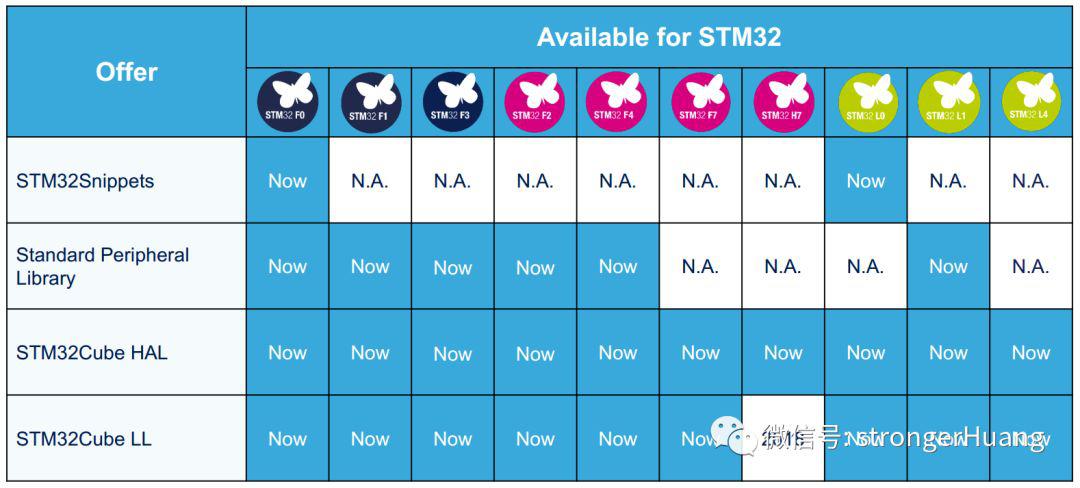

支持器件：

最近新增了STM32Cube MP1，官方没有统计上。

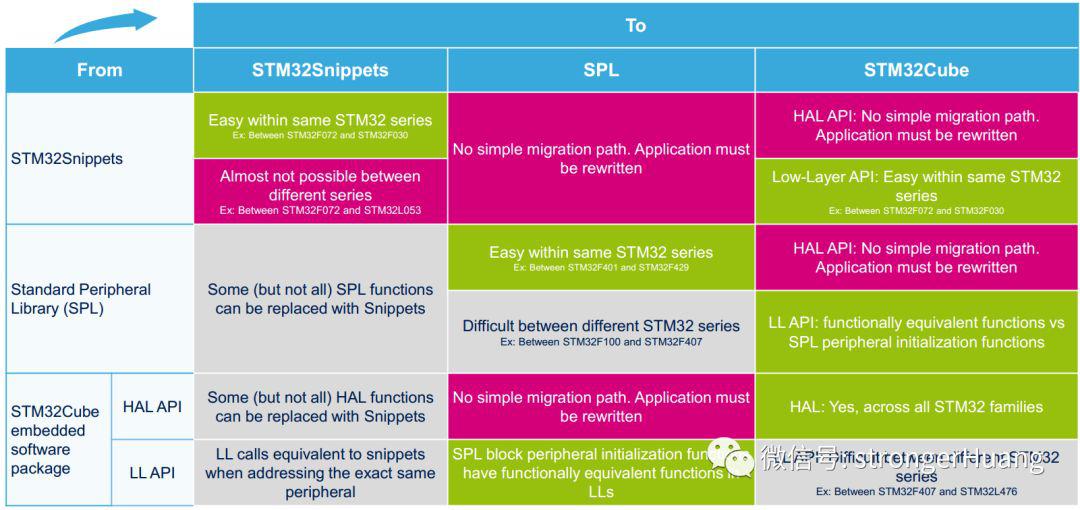

库之间的转移：


本文就到这里，希望以上内容对你有所帮助！
