TI C6678 + Xilinx Kintex-7作为DSP+FPGA架构的经典组合，凭借FPGA的高速采集和DSP的高性能算法处理完美结合的特性，一直被广泛应用于视频追踪、图像处理、软件无线电、雷达探测、光电探测、水下探测以及定位导航等嵌入式应用场景。
本文基于创龙科技的TI C6678 + Xilinx Kintex-7设计的TL6678F-EasyEVM开发板，给大家介绍六大经典视频、高速AD采集处理案例，包含CameraLink/SDI/PAL/HDMI视频采集处理开发案例、AD9361/AD9613高速AD采集处理开发案例。

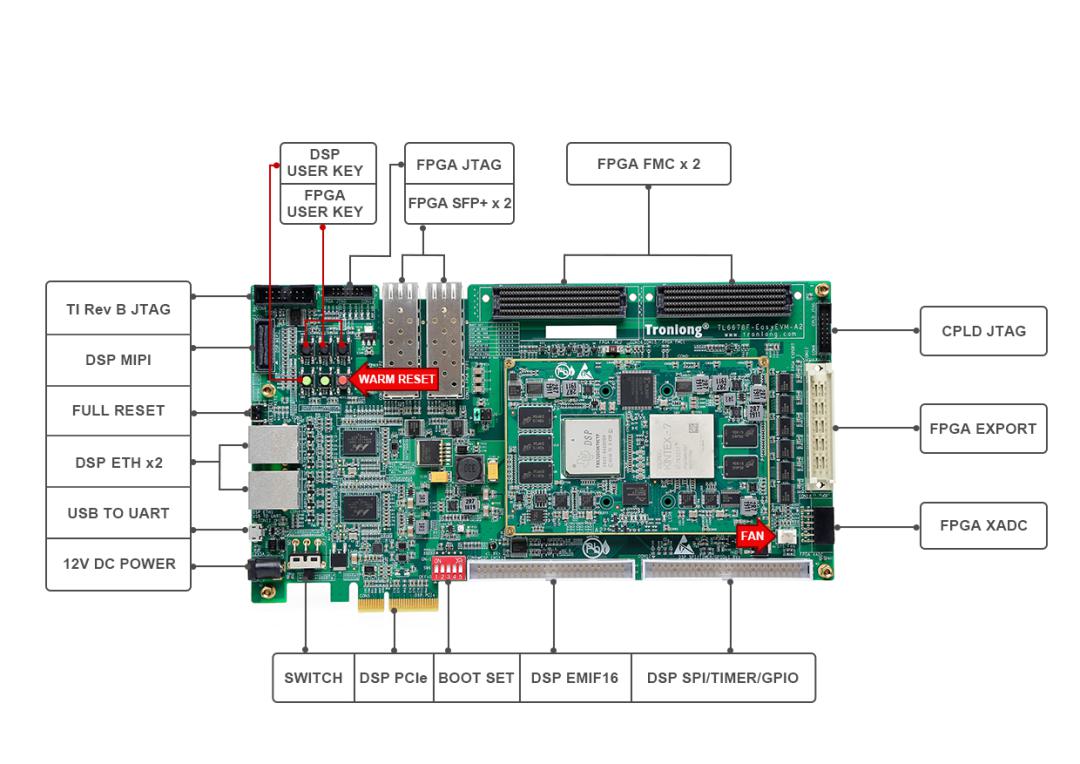

TL6678F-EasyEVM开发板由核心板与底板组成。核心板内部DSP与FPGA通过SRIO、EMIF16、I2C通信总线连接。评估板引出双路FMC、双路SFP+光口、双路千兆网口、PCIe等高速通信接口，方便用户快速进行产品方案评估与技术预研。
图 1
案例源码限时公开，扫描或长按识别下方二维码下载！
案例一
AD9361软件无线电案例
1 案例说明

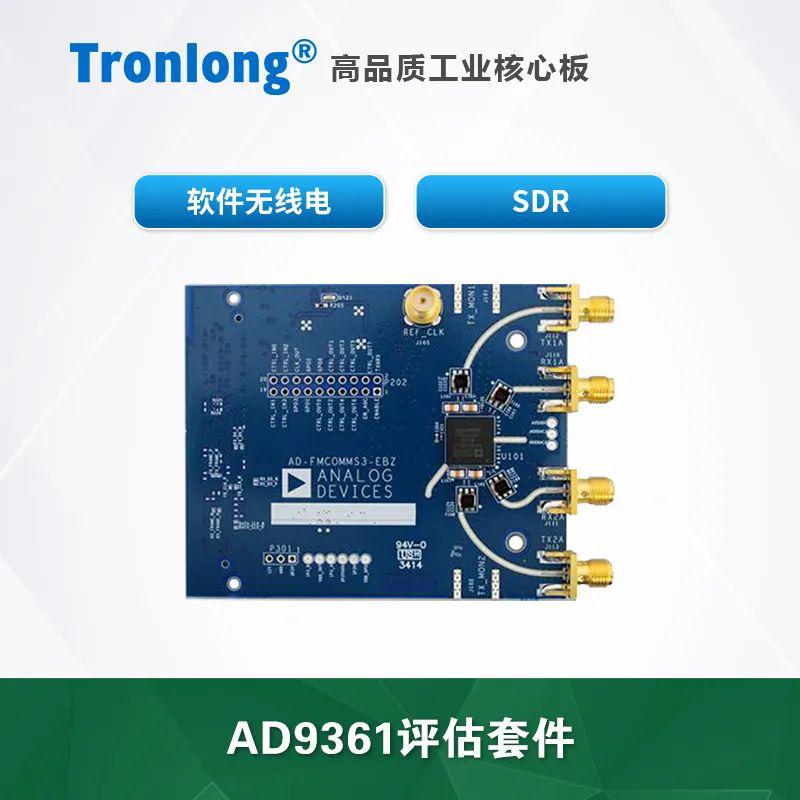

本案例基于ADI AD9361模块AD-FMCOMMS3-EBZ和创龙科技TL6678F-EasyEVM评估板搭建AD9361 RF(Radio Frequency)收发测试平台，实现QPSK(Quadrature Phase Shift Keying)数字调制。AD-FMCOMMS3-EBZ模块开发官方参考链接：https://wiki.analog.com/resources/eval/user-guides/ad-fmcomms3-ebz。
2 案例测试
图 2

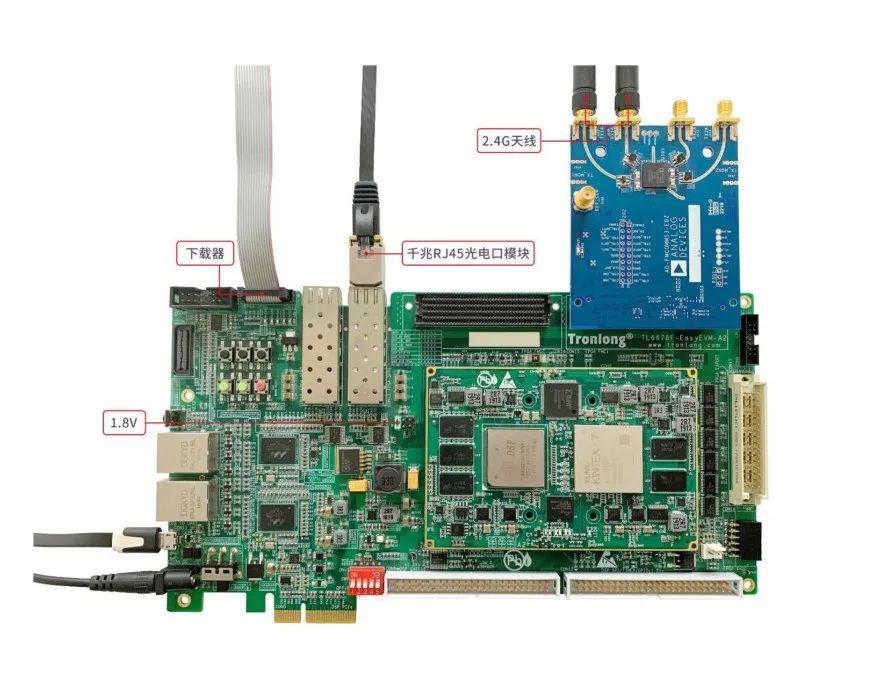

图 3 硬件连接

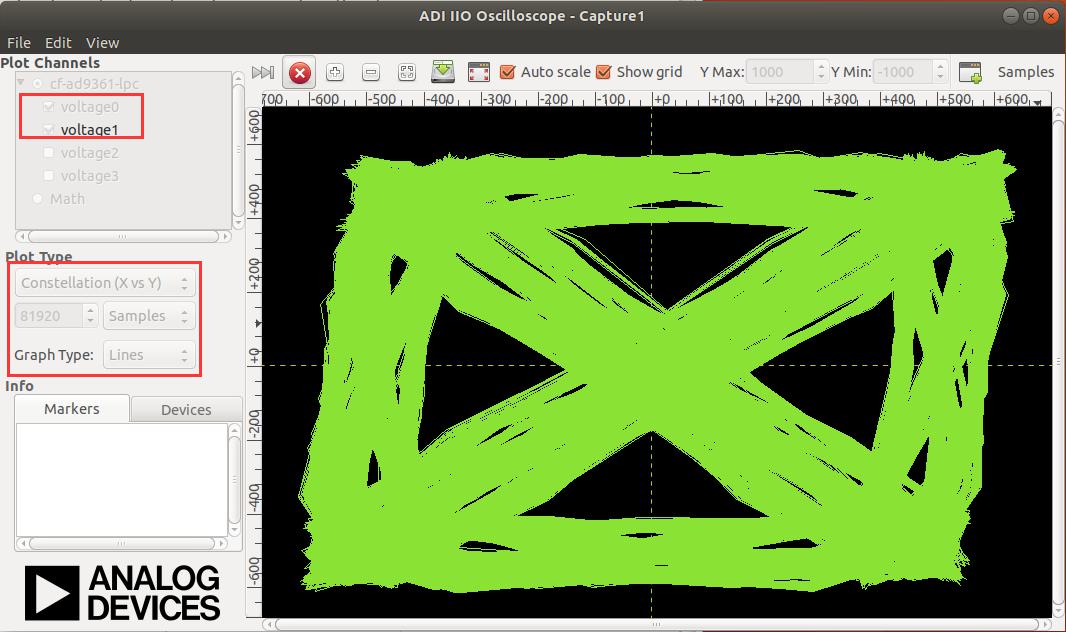

图 4 线状形式星座图

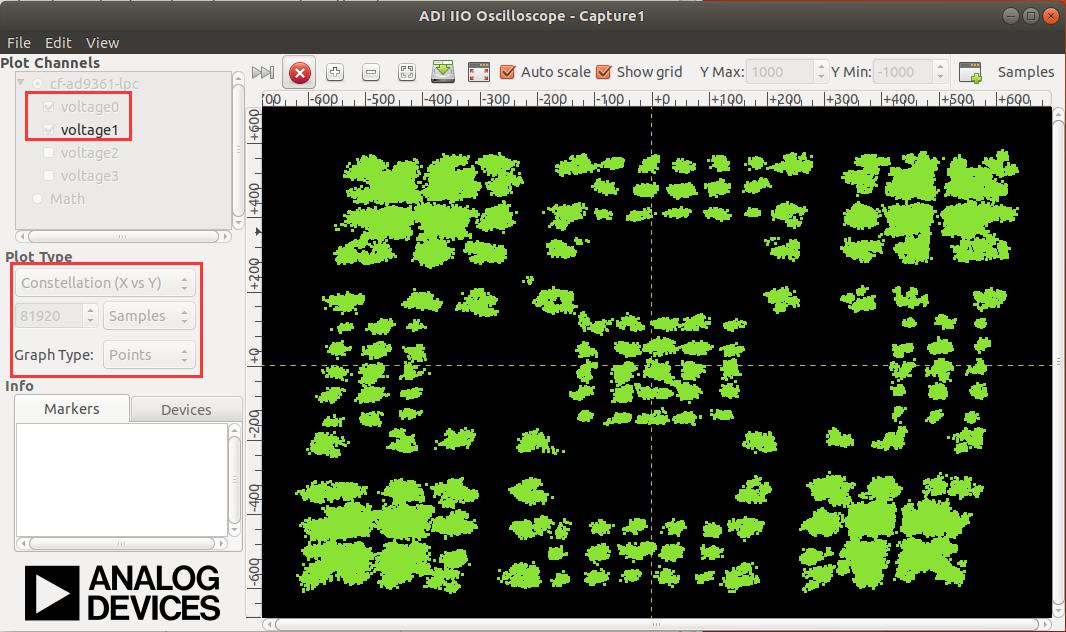

图 5 点状形式星座图
案例二

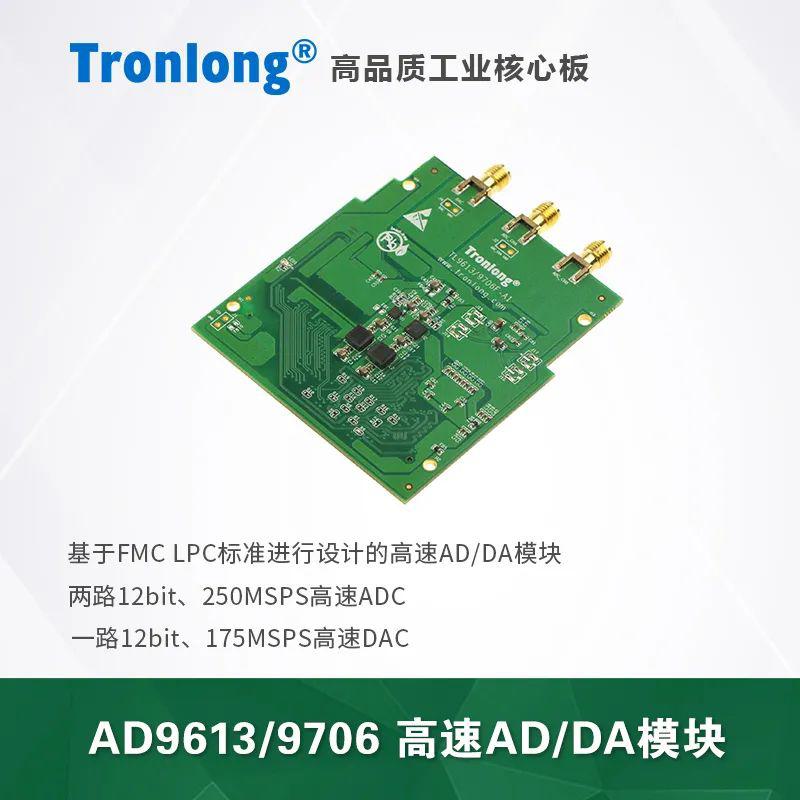

AD9613高速AD采集处理案例
1 案例说明
案例功能：FPGA端通过AD9613以250MSPS速率采集AD数据后，将数据通过SRIO总线传输至DSP端进行FFT算法处理。
FPGA端作为SRIO Initiator，DSP端作为SRIO Target。FPGA端通过SRIO SWRITE方式将数据传输至DSP端的0x0C3F0000地址空间，单次传输数据量为16KByte，每传输16KByte数据就发送一个DOORBELL信息。DSP端响应DOORBELL信息后，使用C66xx_0~C66xx_7进行FFT算法处理。
AD9613采样双通道12bit数据，由于传输时将12bit数据按照16bit进行发送，因此实际发送数据量为16bit x 2 x 250MSPS = 8Gbps。

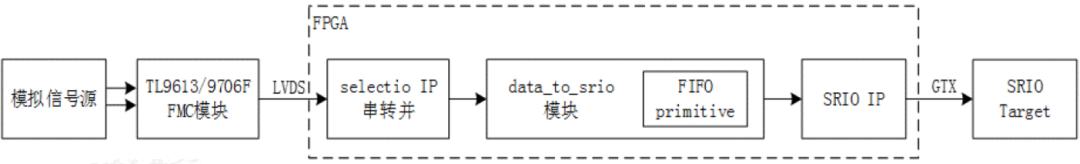

图 6 FPGA端程序功能框图
2 案例测试
图 7

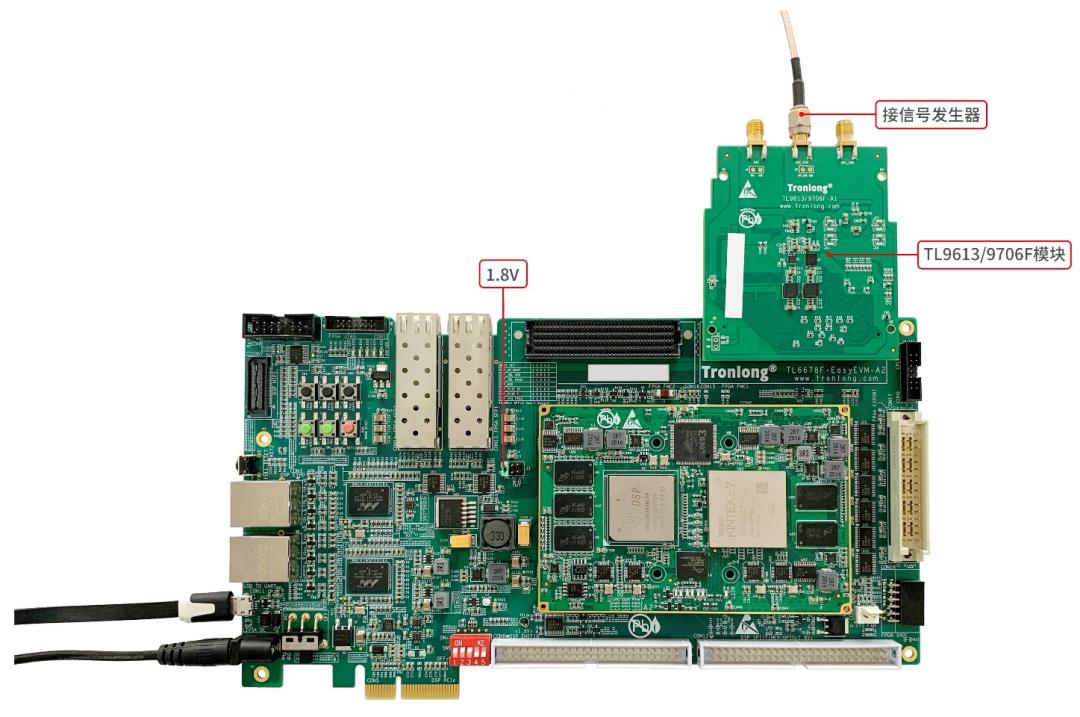

图 8 硬件连接

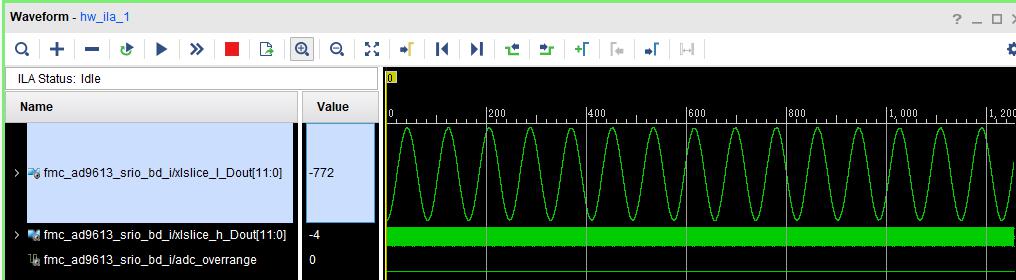

图 9 FPGA端ILA触发抓取的AD数据波形

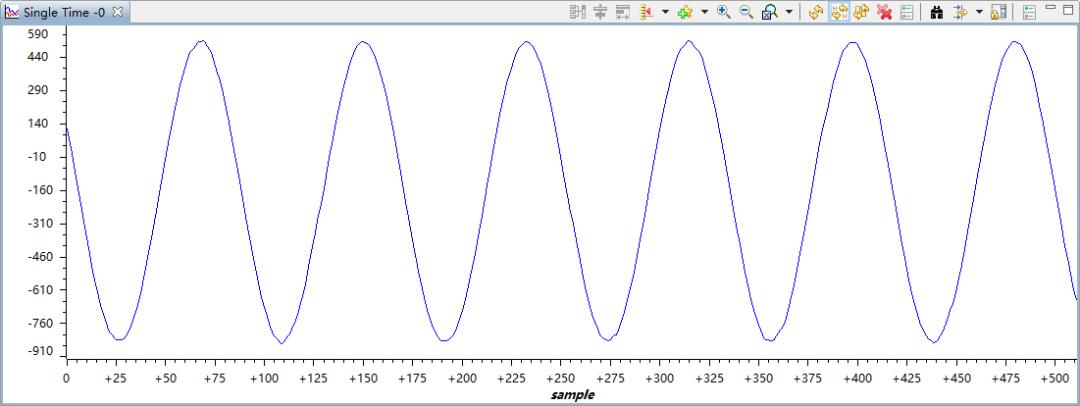

图 10 CCS原始信号时域波形

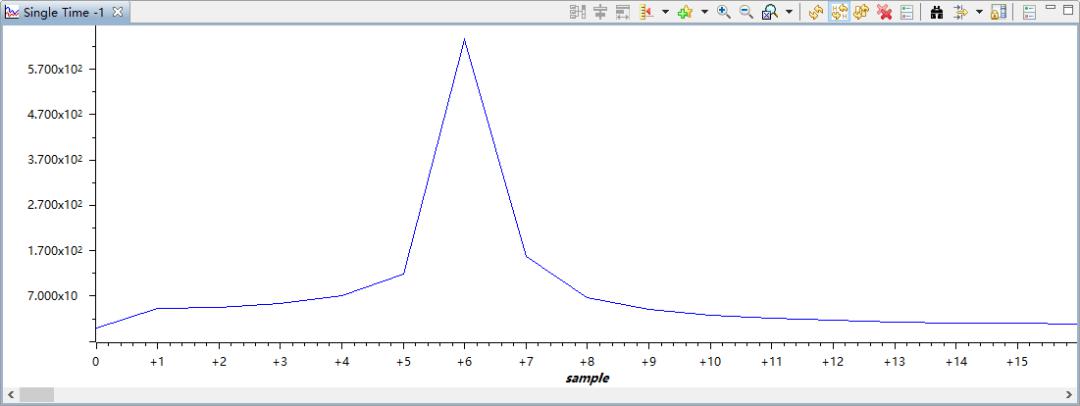

图 11 经FFT处理后的信号频域（振幅）波形
案例三
CameraLink视频采集处理
1 案例说明
FPGA端通过FMC视频模块TLCameraLinkF的CameraLink接口进行分辨率为2560 x 2048的视频采集，再经过SRIO总线将视频数据传输至DSP端进行Sobel（边缘检测）算法处理，然后将经处理后的图像通过网页进行显示。
FPGA端作为SRIO Initiator，DSP端作为SRIO Target。FPGA端通过SRIO SWRITE和乒乓方式，将数据传输至DSP端的0x90000000和0x90500000的DDR地址空间。
案例使用北京微视的黑白CameraLink相机RS-A5241-CM107-S00，分辨率为2560 x 2048，帧率为107，灰度输出，每个像素8bit，则数据量为2560 x 2048 x 107 x 8 = 4487905280 ≈ 4.5Gbps。案例使用SRIO的两个Lanes，每个Lane传输速率为5Gbps，总数据有效带宽为5Gbps x 2 x 80% = 8Gbps。

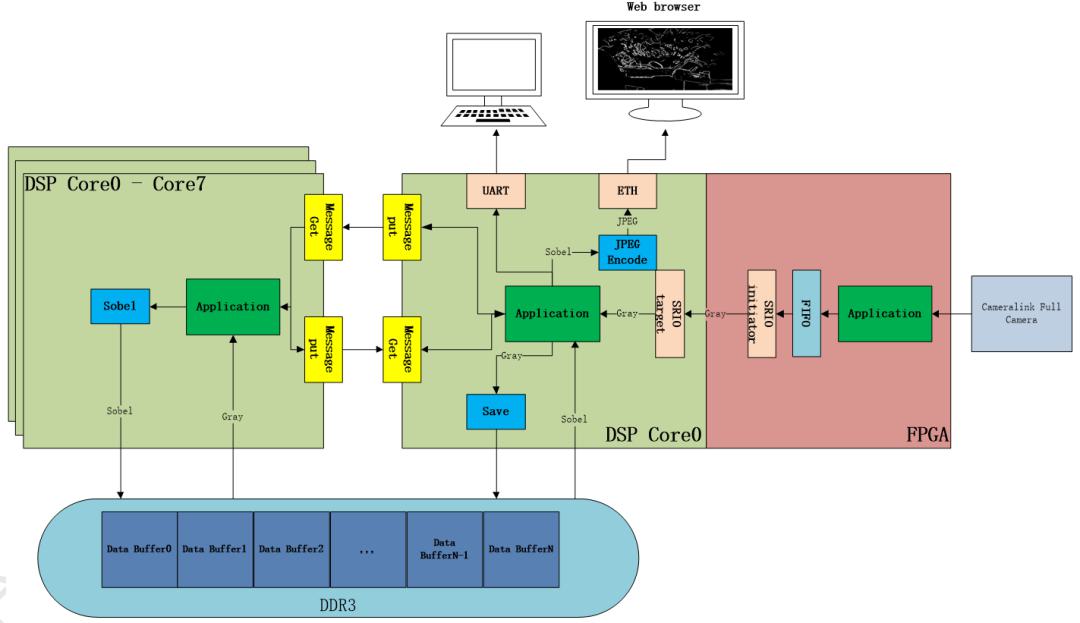

图 12 案例功能框图

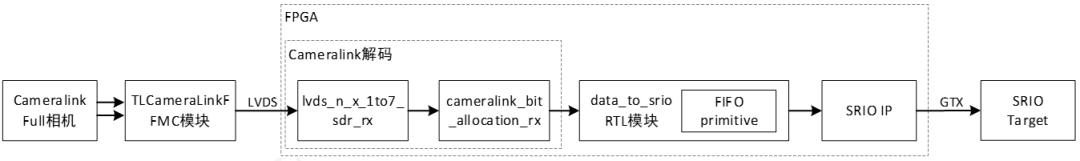

图 13 FPGA端程序功能框图
2 案例测试
图 14 CameraLink模块

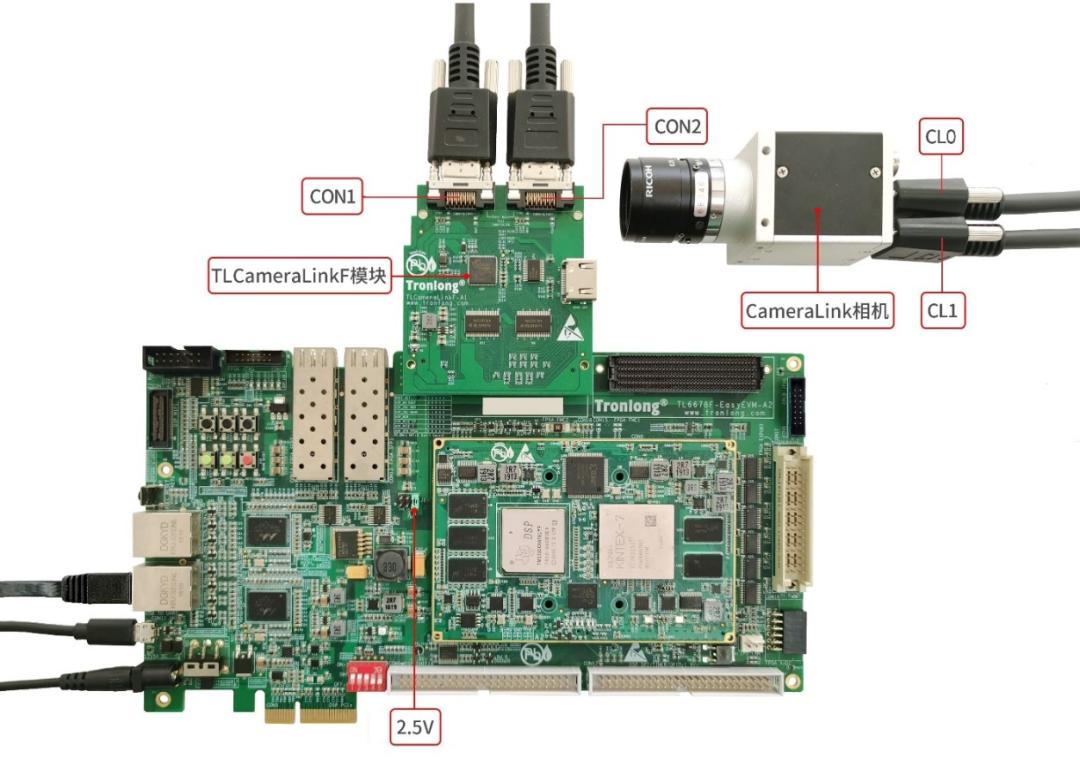

图 15 硬件连接

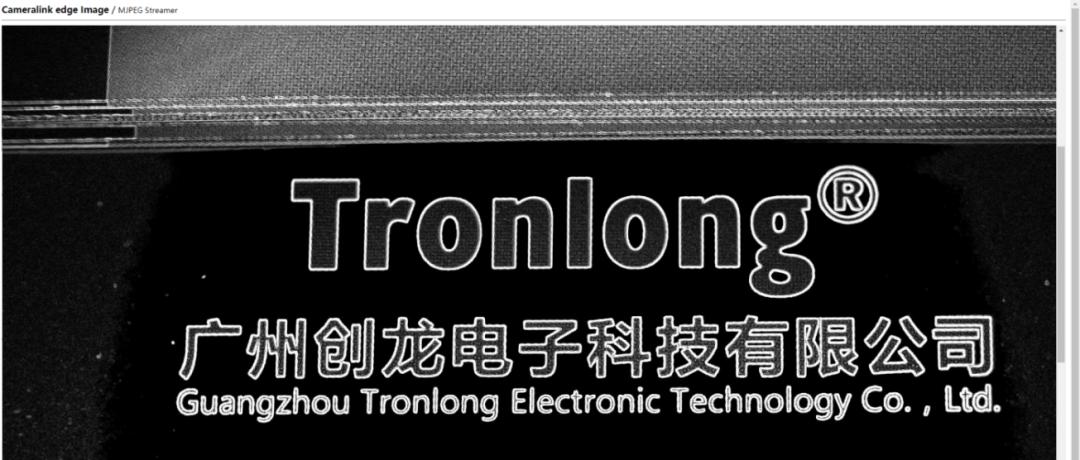

图 16 测试效果图
案例四
SDI视频采集处理
1 案例功能

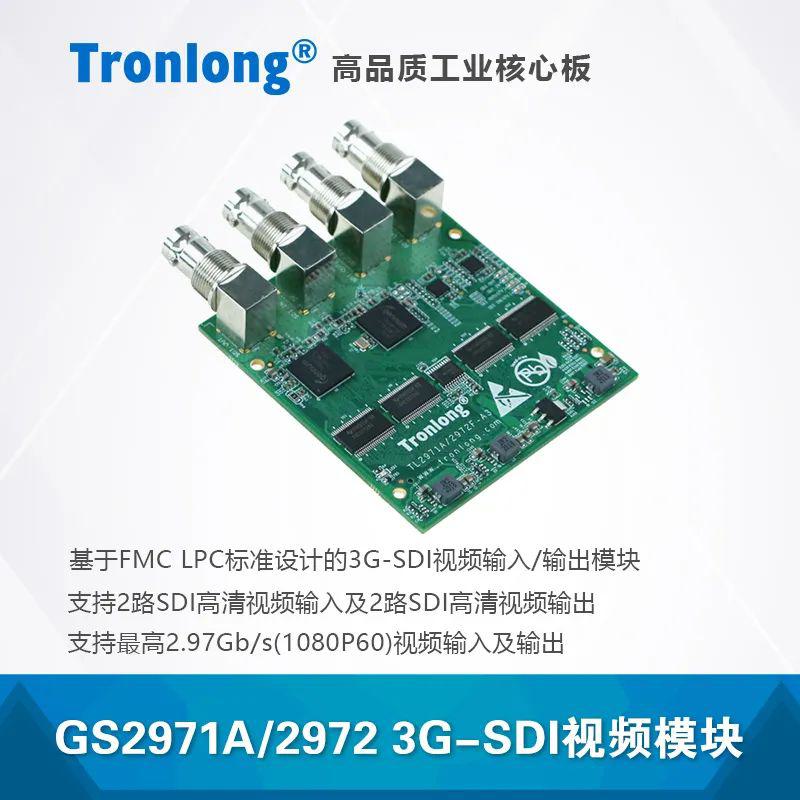

案例功能：评估板通过FMC视频模块TL2971A/2972F的SDI IN接口进行1080P60视频采集，并通过TL2971A/2972F模块的SDI OUT接口将采集到的视频进行输出。
2 操作说明

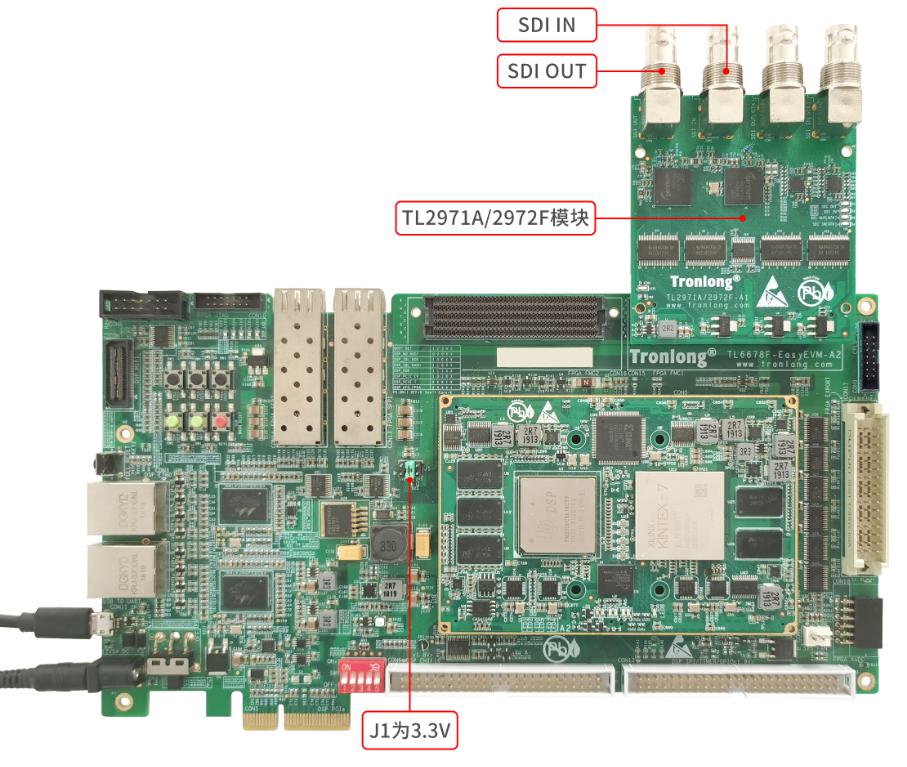

请将创龙科技的TL2971A/2972F模块连接至评估板FMC1接口，评估板J1跳线帽选择3.3V档位，以配置FMC IO的BANK电压为3.3V。

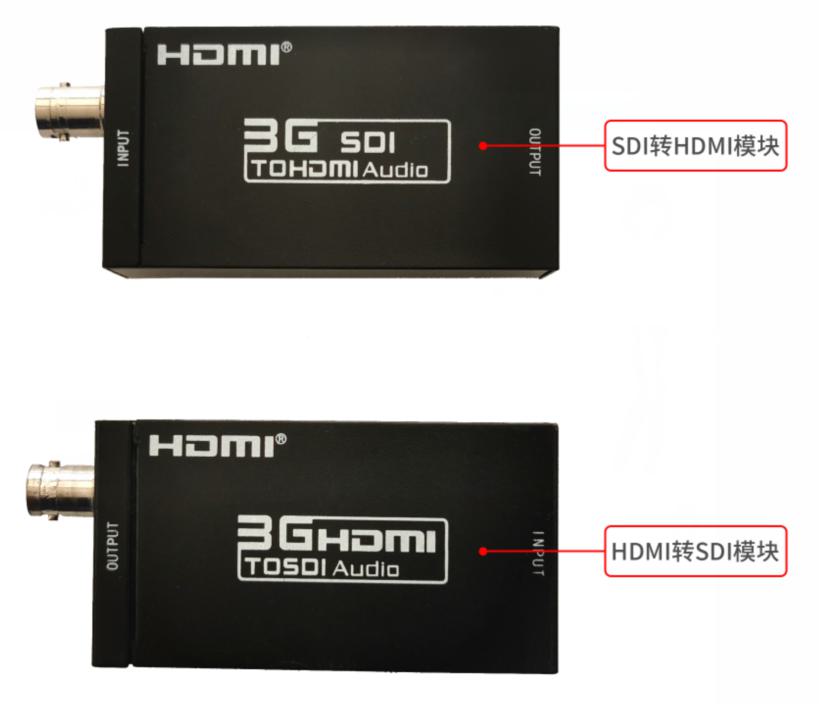

准备一台拥有HDMI OUT接口的PC机（例如笔记本），通过HDMI数据线将PC机HDMI OUT接口连接至HDMI转SDI模块（厂家：玩视，型号：3G HDMI TO SDI Audio）INPUT接口，PC机HDMI OUT接口用作图像输出。通过SDI数据线将TL2971A/2972F模块的SDI IN接口连接至HDMI转SDI模块的OUTPUT接口。
通过SDI数据线将TL2971A/2972F模块的SDI OUT接口连接至SDI转HDMI模块（厂家：玩视，型号：3G SDI TO HDMI Audio）的INPUT接口，再通过HDMI数据线将一台HDMI显示屏连接至SDI转HDMI模块的OUTPUT接口，HDMI显示屏用作图像显示。
图17
图 18
图 19

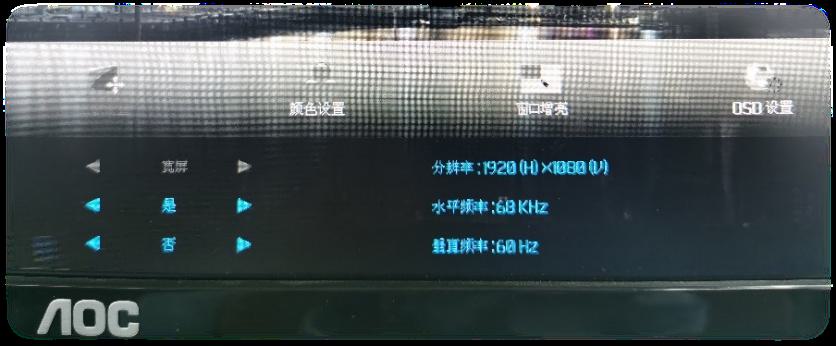

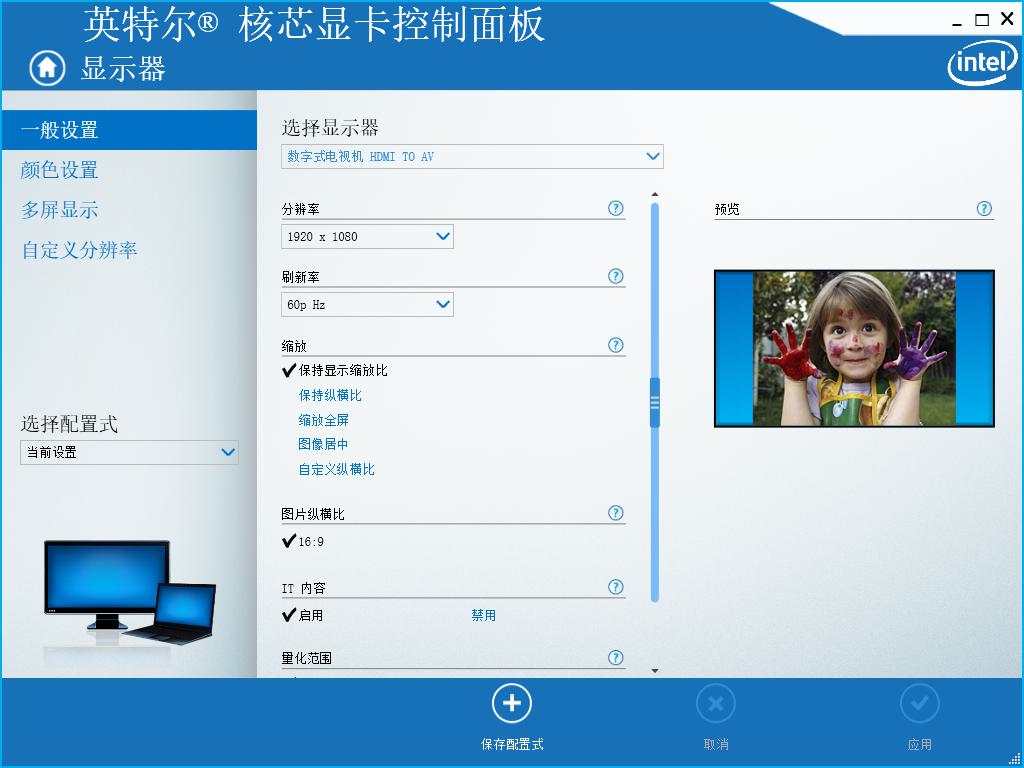

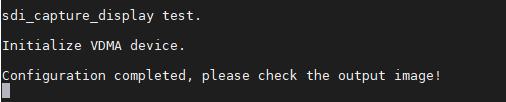

请运行程序，即可看到串口调试终端打印如下信息，然后在PC机的显卡设置（或图形属性）中，按照下图设置HDMI分辨率为1920 x 1080、刷新率为60pHz。
图 20
图 21
此时，HDMI显示屏将显示PC机HDMI OUT接口输出的图像。
图 22
图 23
案例五
HDMI视频采集处理
1 案例功能

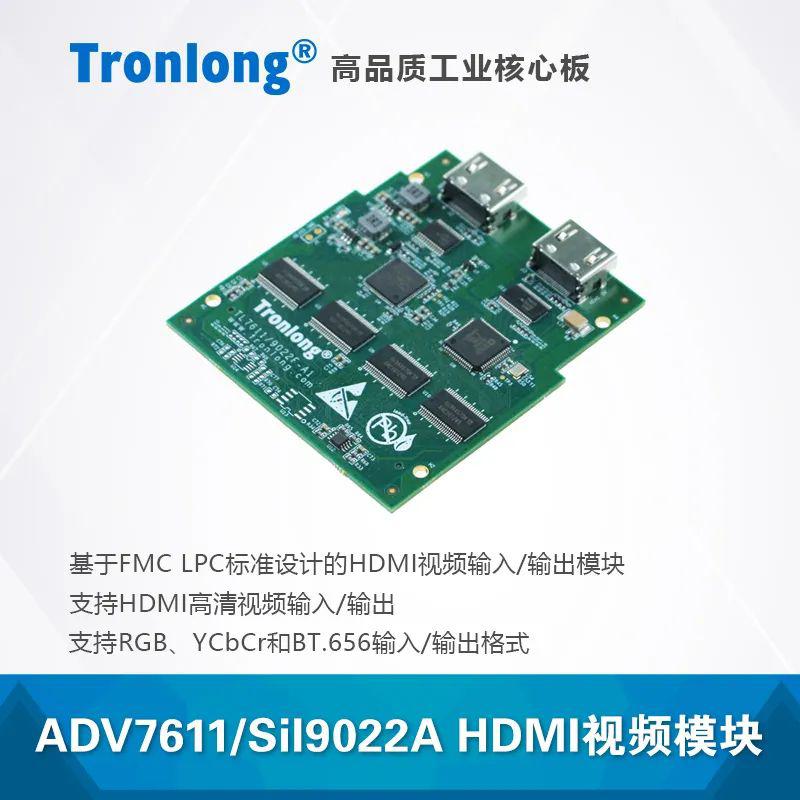

案例功能：评估板通过FMC视频模块TL7611/9022F的HDMI IN接口进行1080P60视频采集，并通过TL7611/9022F模块的HDMI OUT接口将采集到的视频进行输出。
2 操作说明

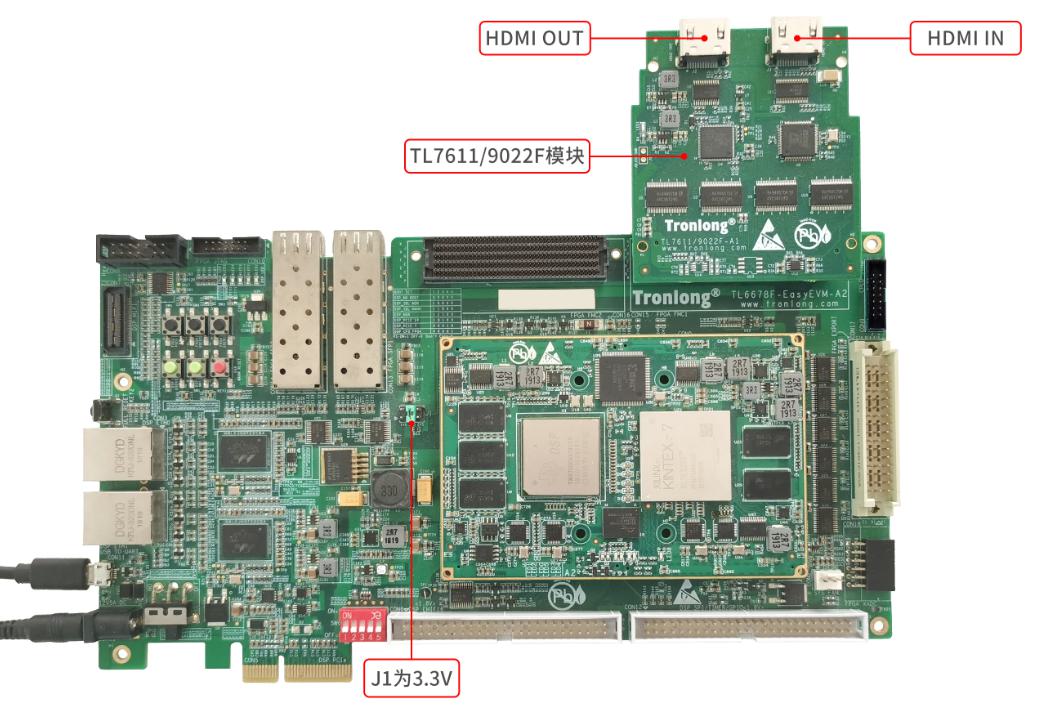

请将创龙科技的TL7611/9022F模块连接至评估板FMC1接口，评估板J1跳线帽选择3.3V档位，以配置FMC IO的BANK电压为3.3V。
准备一台拥有HDMI OUT接口的PC机（例如笔记本），通过HMDI数据线将PC机HDMI OUT接口连接至TL7611/9022F模块的HDMI IN接口，PC机HDMI OUT接口用作图像输出。通过HMDI数据线将一台HDMI显示屏连接至TL7611/9022F模块的HDMI OUT接口，HDMI显示屏用作图像显示。
图 24
图 25

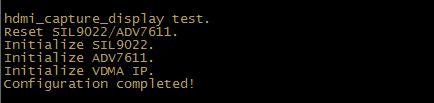

请运行程序，即可看到串口调试终端打印如下信息，然后在PC机的显卡设置（或图形属性）中，按照下图设置HDMI分辨率为1920 x 1080、刷新率为60pHz。
图 26
图 27

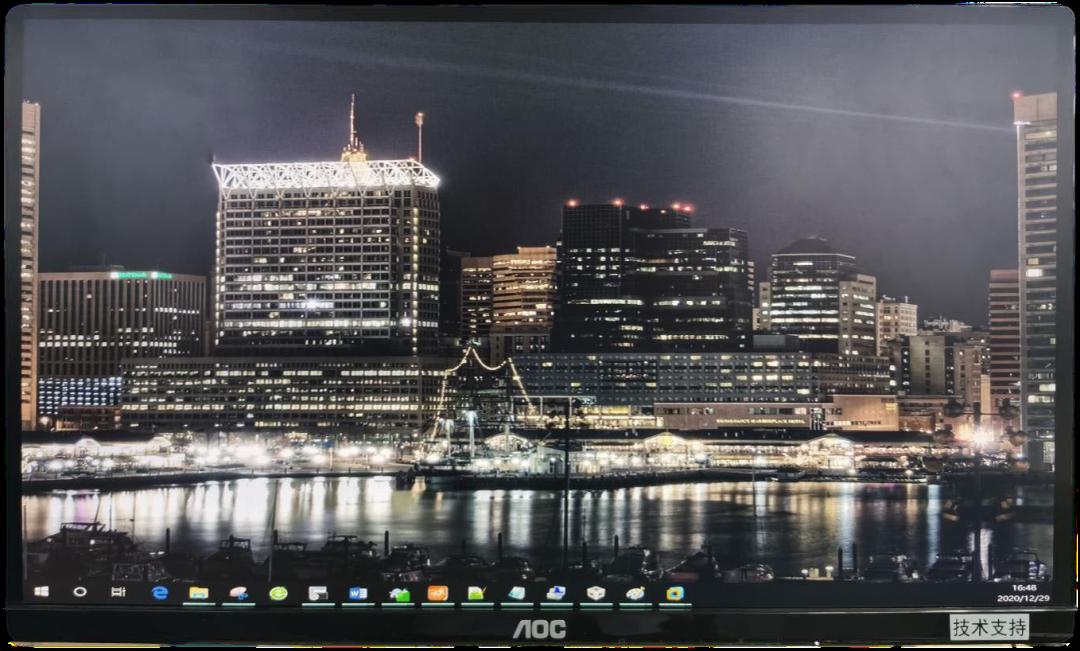

此时，HDMI显示屏将显示PC机HDMI OUT接口输出的图像。
图 28
图 29
案例六
PAL视频采集处理
1 案例功能

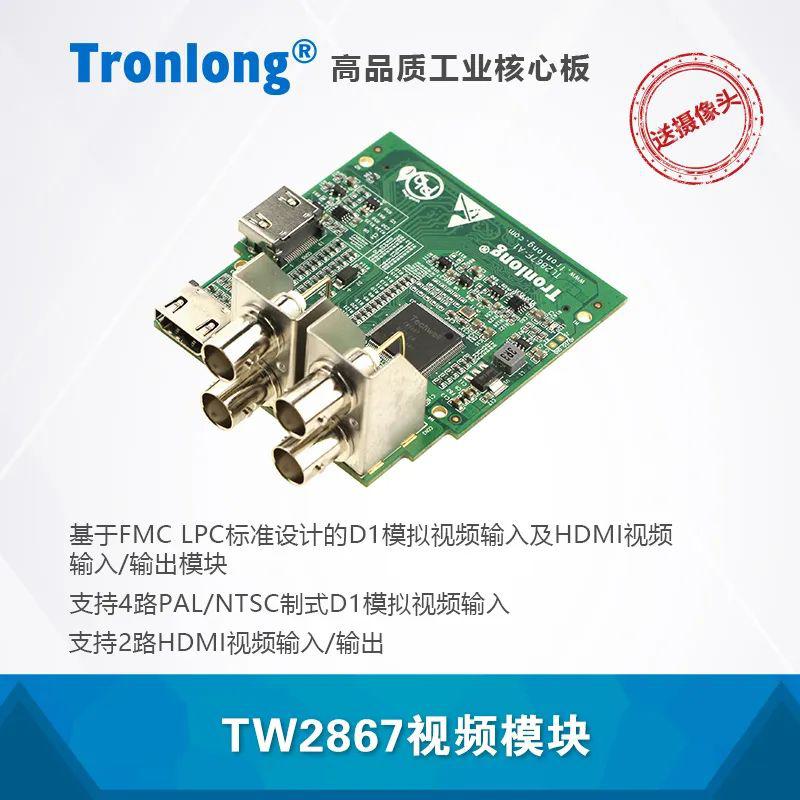

案例功能：评估板通过FMC视频模块TL2867F的BNC接口进行4路PAL制式D1模拟视频采集，并进行4路视频拼接，再通过TL2867F模块的HDMI接口将拼接视频进行输出。
图 30 程序功能框图
2 操作说明
请将创龙科技的TL2867F模块连接至评估板FMC1接口，评估板J1跳线帽选择3.3V档位，以配置FMC IO的BANK电压为3.3V。
请将4个红外夜视摄像头连接至TL2867F模块的BNC接口，并通过HMDI数据线将一台HDMI显示屏连接至TL2867F模块的HDMI1接口，HDMI显示屏用作图像显示。
图31

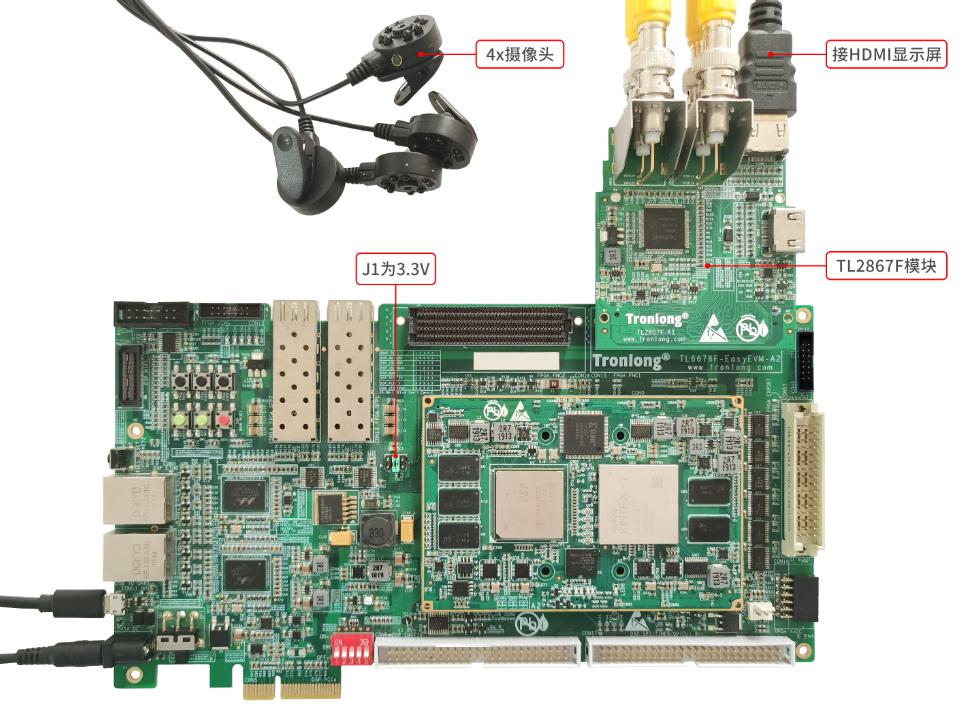

图 32

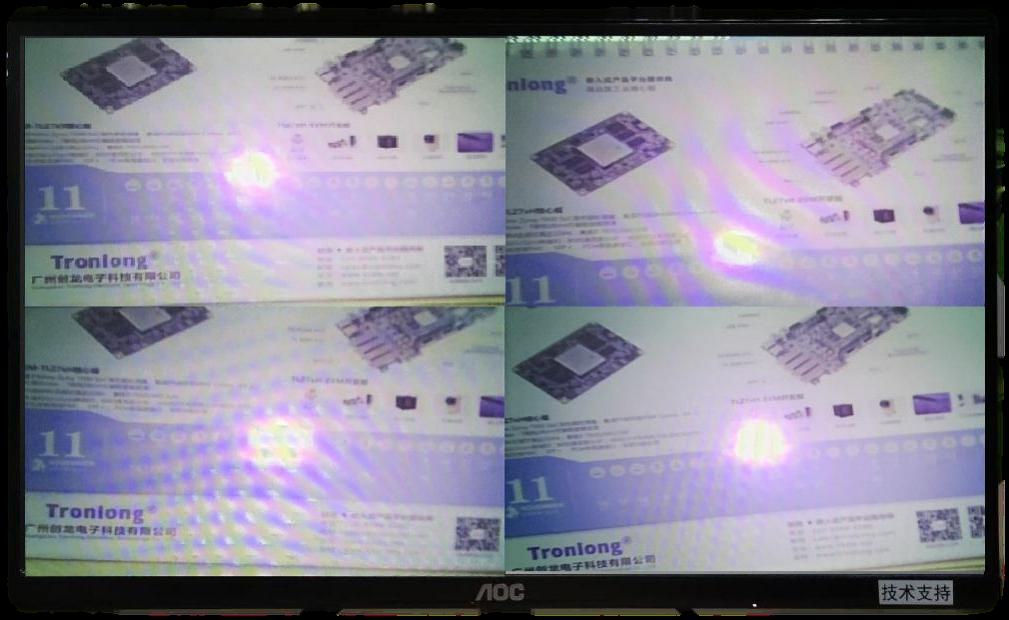

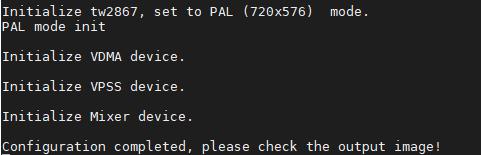

请运行程序，即可看到串口调试终端打印如下信息，HDMI显示屏将显示4路图像。
图 33
图 34
