常见的贴片电容有陶瓷电容、铝电解电容、钽电容，铝电解电容和钽电容是分正负极的，两个引脚不能焊错，否则电容可能会爆掉。

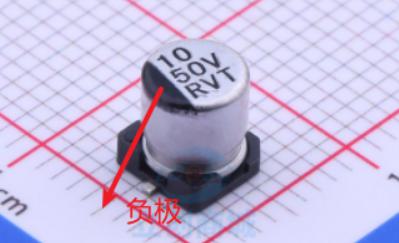

铝电解电容贴片铝电解电容电容的正负极区分，电容上面有标志的黑块为负极。
钽电容极性贴片电容钽电容一般为黄色壳体，壳体一端有横杠，另一端没有横杠，有横杠的为正极，另一端为负极。
二极管都是有方向的，印制板中通过PCB板上丝印来判别二极管方向的方法如下：
通常情况下：
有缺口的一端为负极；
有横杠的一端为负极；
有白色双杠的一端为负极；

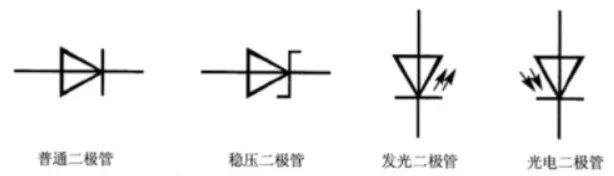

三角形箭头方向的一端为负极；
插件二极管丝印小圆一端是负极，大圆是正极；
在立式焊接的情况下原件本体在正极圈里 ；
插件发光二极管方孔为第一脚为正极；

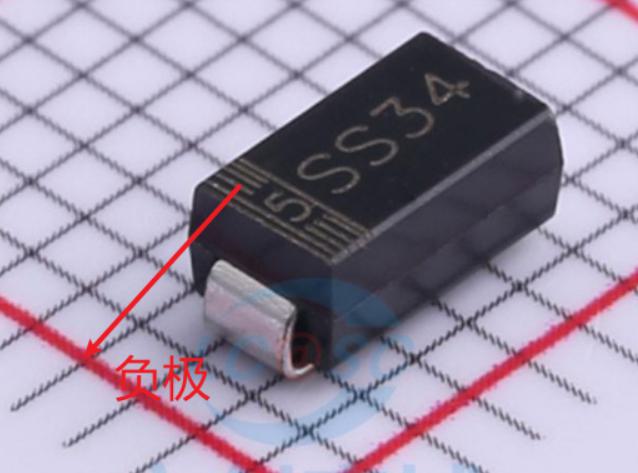

贴片二极管贴片二极管有横线的一端为负极，另一端为正，如下图所示。

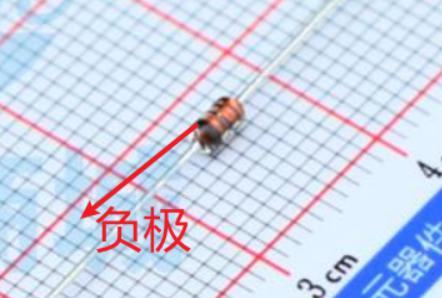

直插二极管正向电阻很小，趋向于0；反向电阻很大。所以二极管如果焊反了，那电路上的走线就相当于断掉了。

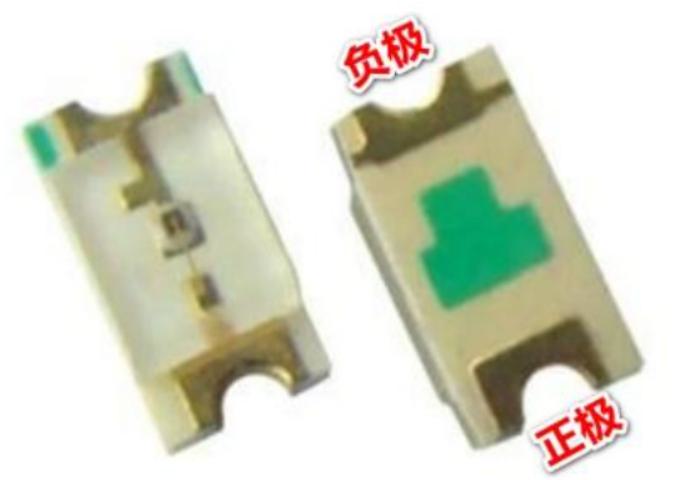

发光二极管（LED）T字形，很多贴片型的LED都会标有相应的标识，一般是绿色，例如类似于英文字母“T”，如下图所示，“T”一横的一边是正极，另一边则是负极。

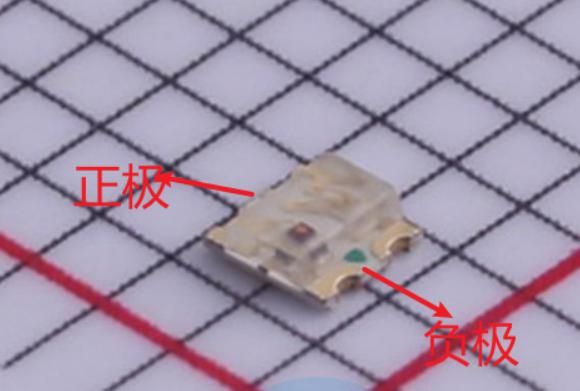

三角形，有些贴片型LED会标有类似于三角形符号丝印，那么三角形底边靠近的是正极，顶角靠近的是负极。
