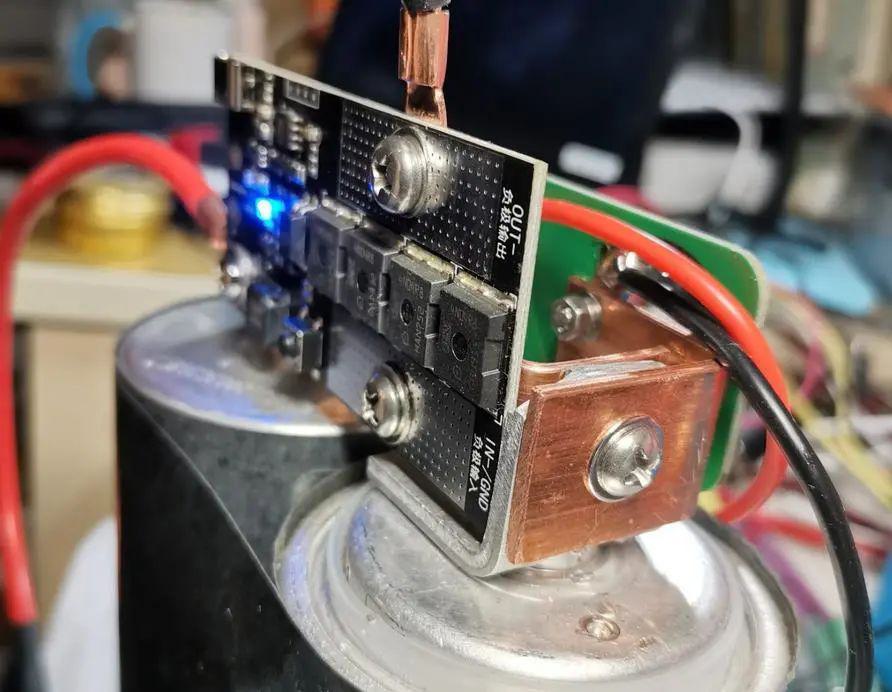

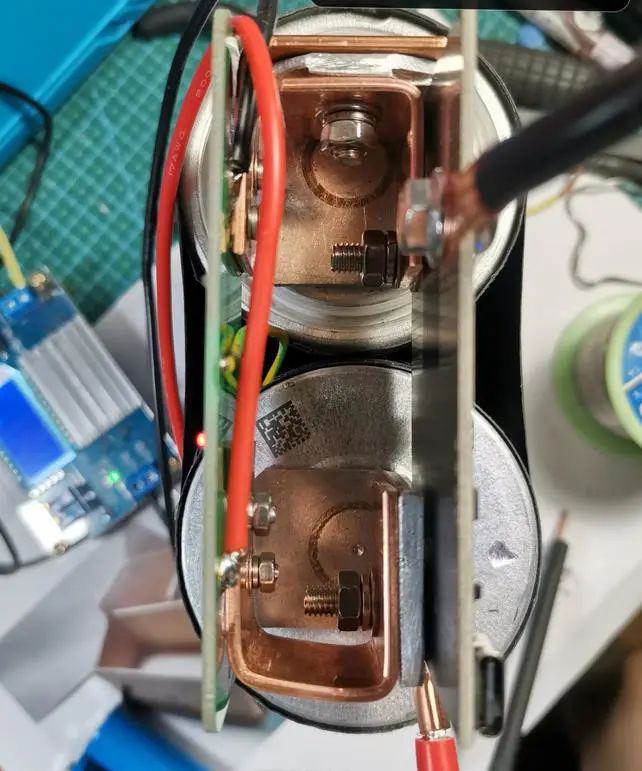

点焊控制板左视图，板子的输入端均直接通过紫铜板用不锈钢螺丝固定在电容极耳上。

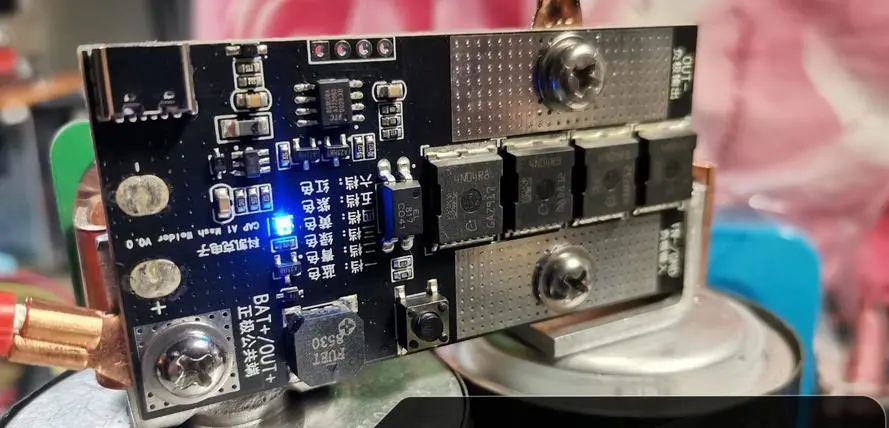

点焊控制板右视图，可见四个MOS管控制电容负极的导通时间，2毫米厚20毫米宽的紫铜板传递瞬间大电流无压力。
顶视图，电容均压板和点焊控制板均采用紫铜条与电容链接。

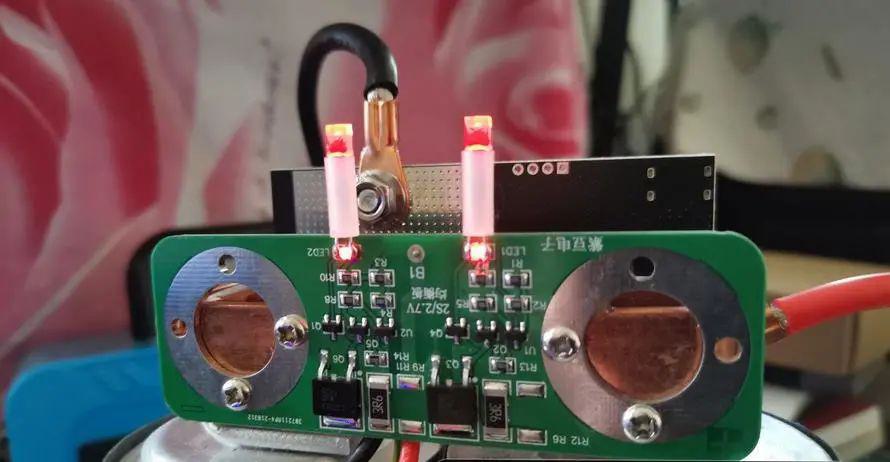

电容均压板，保证每节电容电压不会超过2.75V。亮灯代表单节电容电压已经达到均压值，功率电阻进行分流。
