LDO【low drop output】低压差线性稳压器，是硬件人员熟悉的不能再熟悉的一种器件了，这是一种线性的降压型的电源管理芯片。

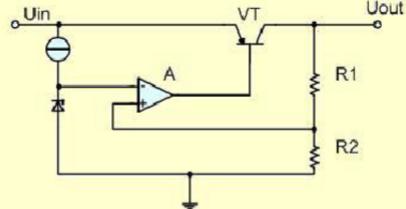

它的基本电路如图1所示，该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。
取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压Uref相比较，两者的差值经放大器A放大后，控制串联调整管的压降，从而稳定输出电压。当输出电压Uout降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减小，从而使输出电压升高。相反，若输出电压Uout超过所需要的设定值，比较放大器输出的前驱动电流减小，从而使输出电压降低。供电过程中，输出电压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。
应当说明，实际的线性稳压器还应当具有许多其它的功能，比如负载短路保护、过压关断、过热关断、反接保护等，而且串联调整管也可以采用MOSFET。
具体来说，LDO 都能干点啥事情呢？
1、降压稳压作用
在LDO 的安全输入范围之内，LDO 的输出变化是很小的。简单的说，就是输入变化很大，输出基本稳定。
2 电源的隔离，提升电源的PSRR

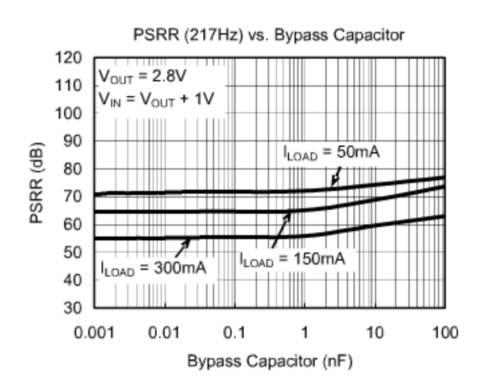

LDO 的一个重要的指标，就是PSRR。这是一个电源电压噪声抑制系数。简单的说，输入电源上的纹波【很多情况下，不是系统需要的，或则是系统希望没有的】，经过LDO 以后，能够得到至少几十个dB 的抑制。在音频电路中，电源的217Hz的噪声，是个很令人头疼的事情。
3 滤波作用
这个跟上边说的比较类似，如果把电源看作也是信号的一种形式的话，直流信号是我们最需要的。带有很多变换信号的电源信号，经过LDO 电路以后，无用的变换信号被过滤掉绝大部分；通过的，基本就是我们需要的直流信号为主了。
4 限幅比较器
输出稳定的削波，表征信号超过阈值了。
5 音质很好的Class A audioPA 【可能吗？】

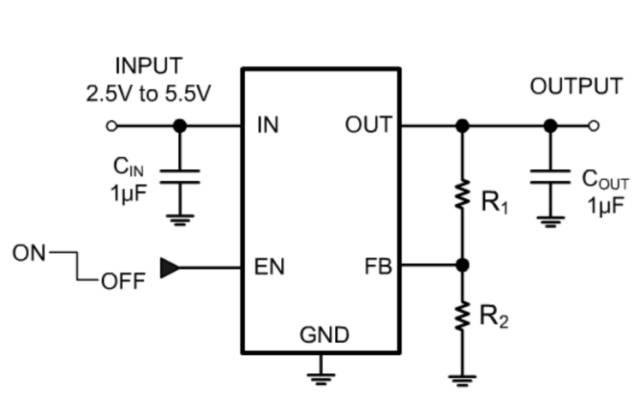

有一类可以调整输出电压的LDO，FB是一个输出反馈管脚，一般情况下，Vfb 是个固定值。选择合适的R1\R2 就可以得到想要得到的Vout。
如果在FB 端，输入一个正弦信号【Vpp<Vfb】,输出Vout将是一个放大了的反相信号，哈哈，classA 的PA 实现了！
