可用肖特基二极管，正向串联进电路，防止引脚接到高于3v电压上，倒流进芯片内部，烧毁芯片。
肖特基二极管，正向导通电压较小，一般0.2v。可串联进电源线中，防止正负接反。
如果需要接入5v电压到单片机引脚(最高耐受3.3v)。可串联个电阻(一般330欧姆)，这个电阻与单片机内部的稳压二极管构成分压，可将多余的电压分担到电阻上，即到达单片机gpio内部的电压将减小。
根据稳压二极管原理，在电压接近（注意是接近！）稳压值时，电压变化一点点，会引发电流急剧增加，这样如果串联电阻较大，则分担电压较大，在稳压二极管上的电压较小，比如3v的稳压管，串联5k电阻，在总电压为2.3v时，稳压管两端电压才1.74v，换成1k电阻，在总电压2.3v时，稳压管两端为1.9v，(所以，抛开电阻参数谈稳压都是耍流氓！)

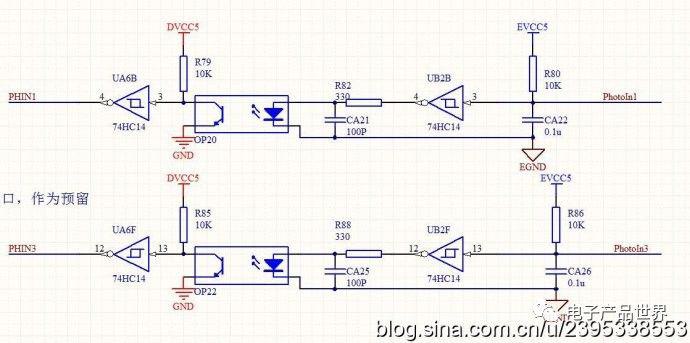

另外，在使用74hc14（施密特触发器，数字芯片，有防止电平抖动和识别数字信号，反向等功能）等芯片时，如果直接连接单片机的GPIO也要加电阻，因为其有倒向效应（3引脚，13引脚处），在输入端也能有20ma的电流给gpio，很容易烧坏gpio，同样可加稳压管串电阻接地，也可以直接串个电阻进去构成稳压电路。
