在网上看到不少老外做的各种旋转ＬＥＤ显示屏，非常ＣＯＯＬ，我也动手用洞洞板试做了一个类似的显示屏，花了100个大洋，结果感觉还不错。于是再接再励继续努力，将作品进一步改进，完善后制成如今这个样子。
由于刚学51单片机，加上制作电路板软件也是从零开始，的确花了我不少的时间和精力。不过也就是在这艰难的独立制作中，真正学到了不少实在的东西。原理就不多说了。
下面分享一下我的制作过程。

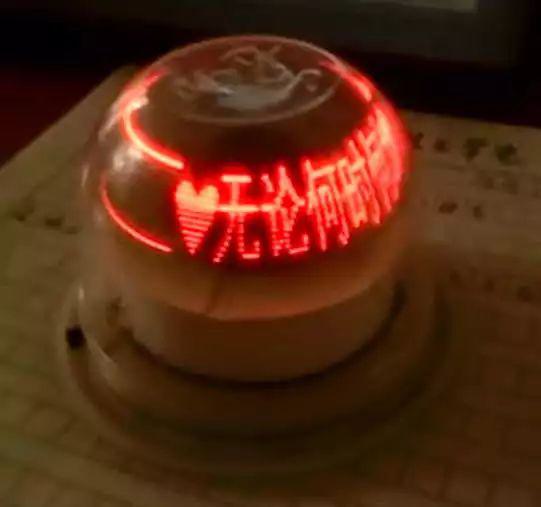

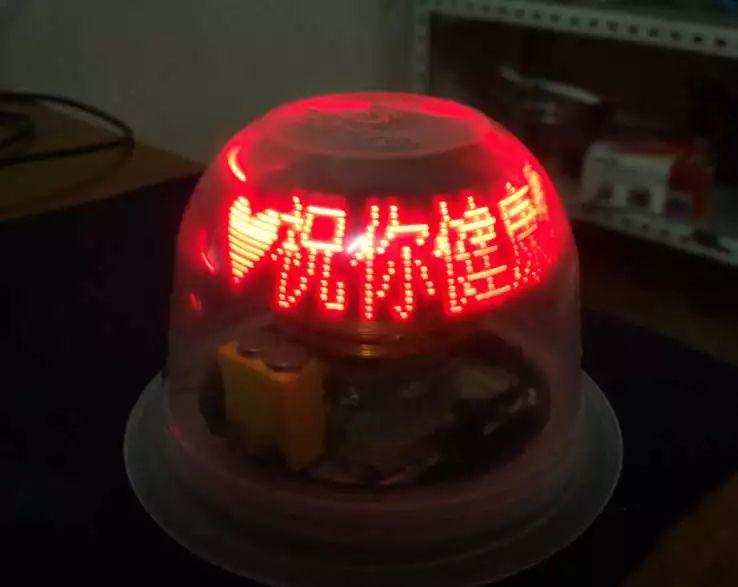

首先是制作效果图：

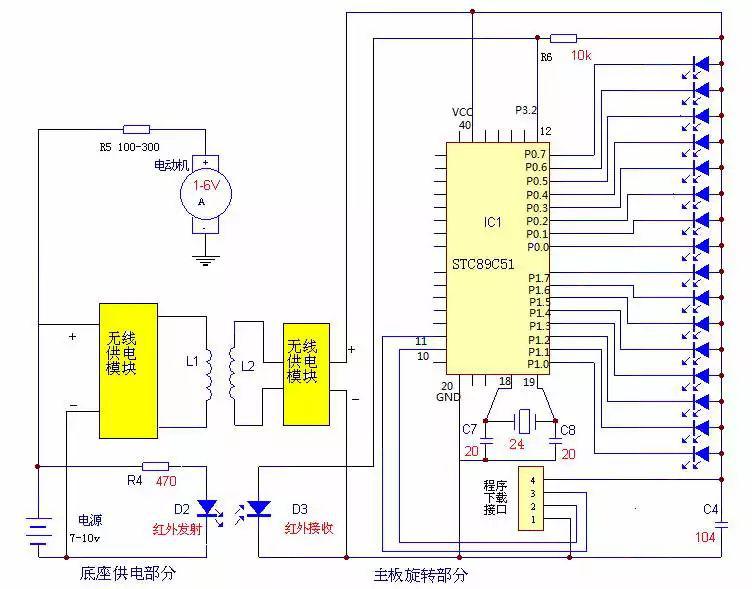

电路图：

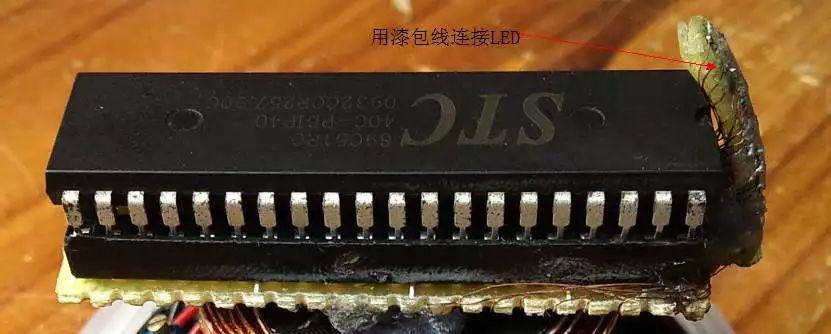

电路采用的是无限供电模块给单片机供电的。采用无限供电。无摩擦，震动小。LED与单片机引脚之间的连接采用的是细小的漆包线。省去了限流电阻。省去复位电路制作起来更简单方便。
准备主要材料：因很多人不知材料哪里买，先将地址链接在材料名称，点击就进去了
1. 51单片机1片
2.单片机插槽和万能电路板（洞洞板）
3.贴片LED0603（颜色自定，如果焊接技术不够可以用大点的，如1206，多买一些，备用）

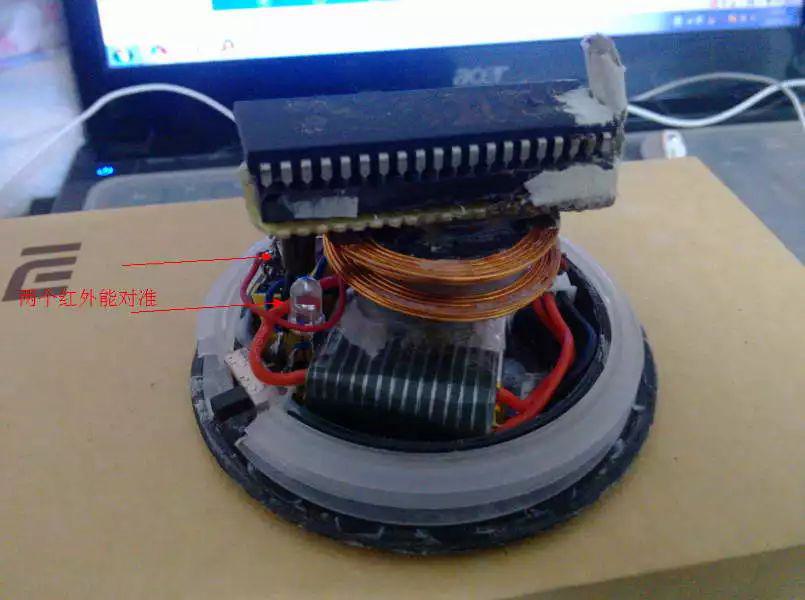

4.红外接收、发送
5.电阻R4-R6
6.细小漆包线
7.排针（下载接口用）
8.24兆晶振
9.电容
以上材料可以在同一个店买，省了不少邮费，可以联系卖家的QQ411567269，加qq注明“led电子元件”，
10.12v电源（充电用）

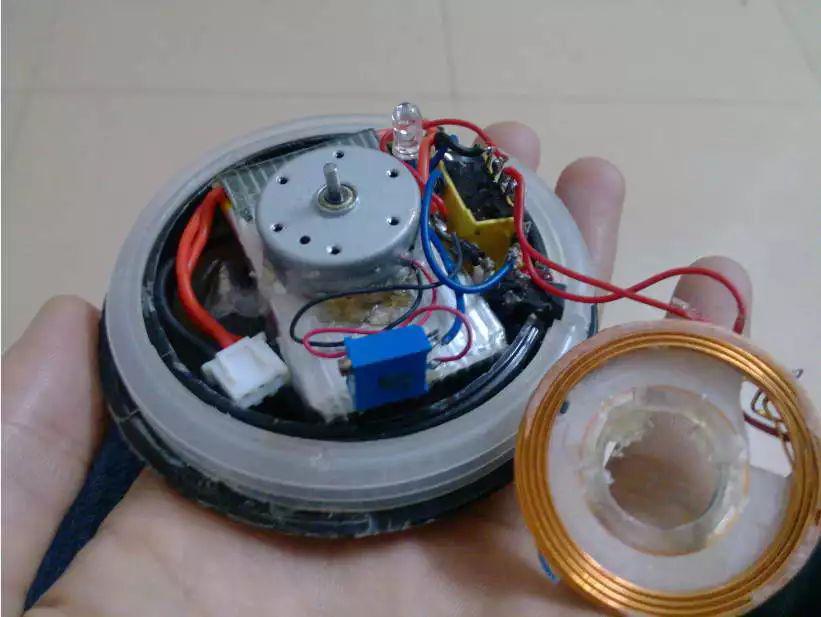

11.电动马达
以上两个同一家店可以买到
12.7.4v锂电池（也可用两颗废旧手机电池）
13.无线供电模块
14.stc下载程序器
下面开始动手了。

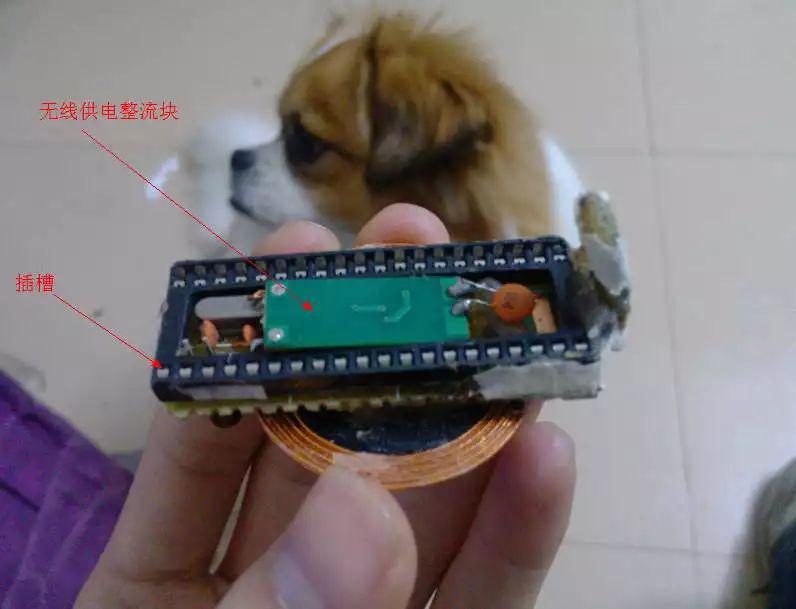

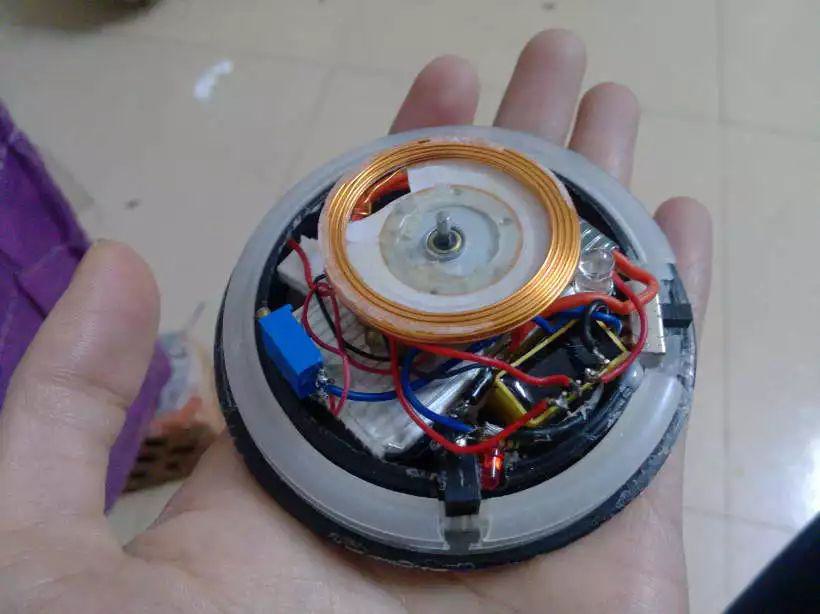

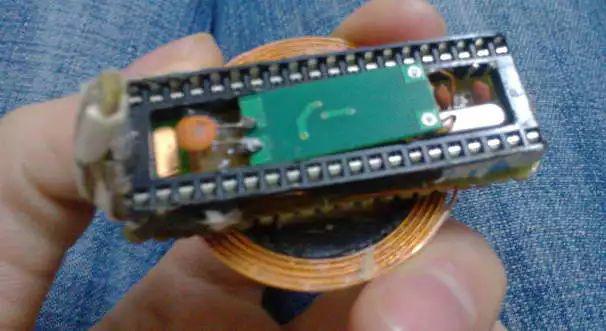

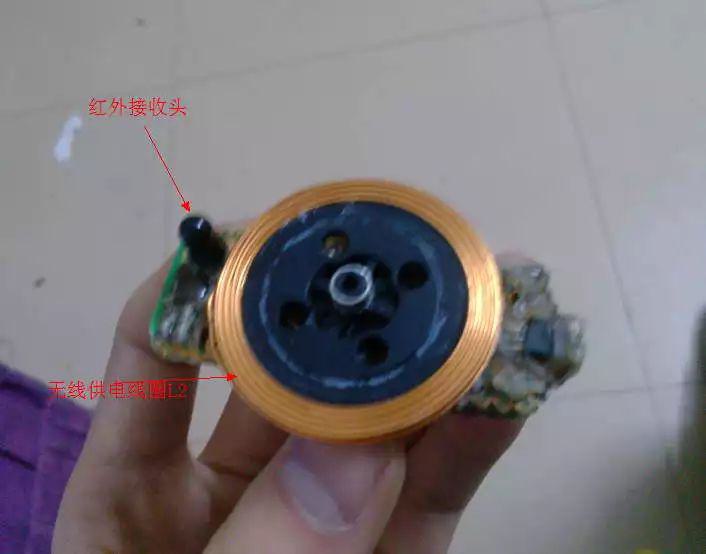

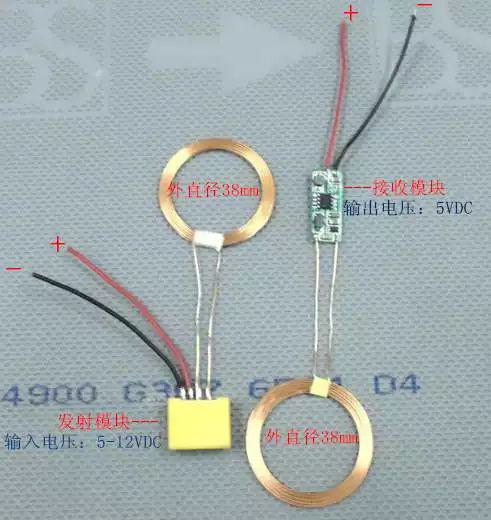

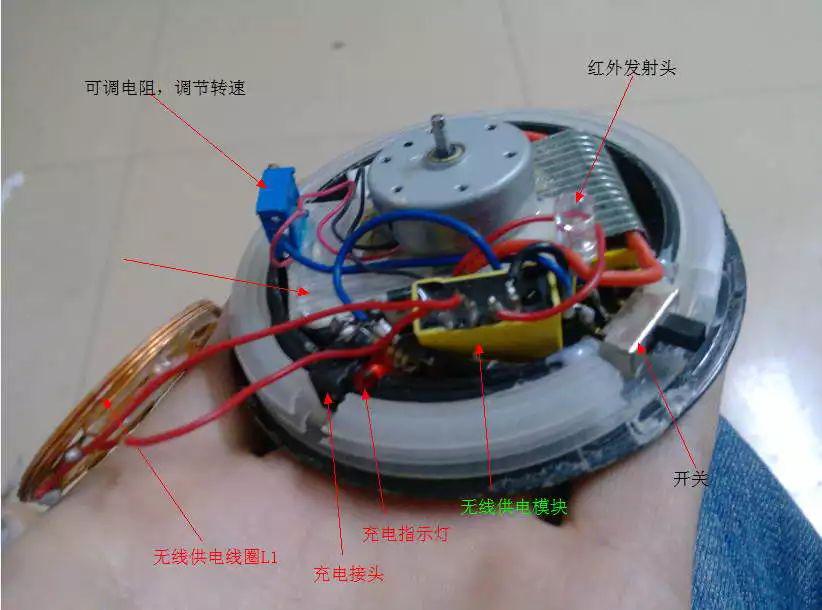

1无线供电模块

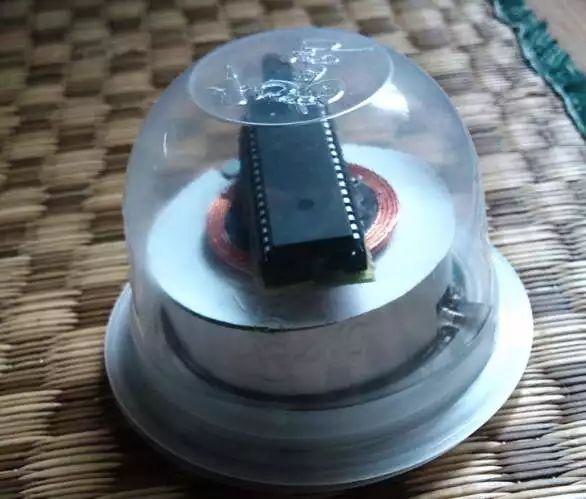

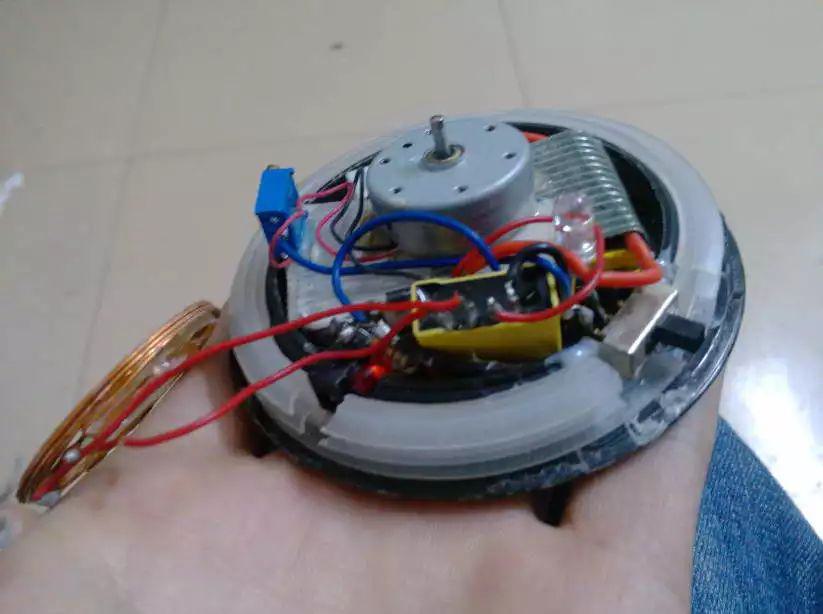

喜之郎果冻外壳
程序：请直接去原文查看http://www.51hei.com/mcu/2751.html
本文转自网络，版权归原作者，如果您觉得不好，请留言联系我们删除！
