通常，我们在原理图软件界面上绘制原理图,在印刷板软件界面上绘制印刷板图。
但是，有时候需要分析和回忆印刷板图上元器件的安排，规划时，却觉得不方便。-----特别是时间拖得长些了，工作任务又比较多时，更是如此。
在印刷板软件界面上绘制一些局部原理图，就会带来很大的方便。而且，绘制起来不比原理图软件差。
方法是：
首先在印刷板元件封装库里准备好绘制原理图的专门元器件，可以随要随绘，天长日久地这个特别的"原理图库"库就会会丰富起来。
然后，就使用绘制印刷板的方法来绘制局部原理图。同样地可以调用"特殊原理图库"的电阻，电容，三极管，运算放大器...等等.就近绘制在印刷板图的附近,对照观看都很方便.不用在原理图--印刷板图 2 个软件之间切换来切换去。
这个原理图会在保存后，帮助长期记忆。

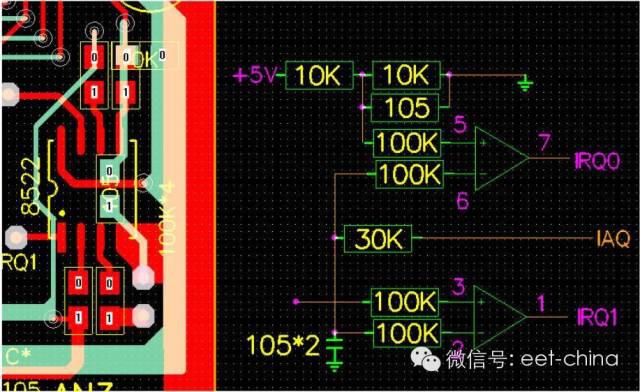

下面是一个实例，看看，是不是很方便？
