单片机应用系统中，常有用单片机的IO口来实现自关机（彻底关机）的功能。一般用单片机的一个IO口控制一个电子开关来实现，因单片机关电后，失去电源，所以在关机时，实现关机的IO口的电平必须用低电平。
但在这里有一个矛盾，就是在电子开关关闭电源时，因有电源滤波电容的存在，单片机系统的电压不是立即变为0，而是慢慢变低，当电压低到一定电压时，单片机 将进入复位状态、或程序跑飞状态、或不确定状态，此时单片机控制关电的IO口也可能变回高电平，将使电子开关重新开通。
解决方法：
一般单片机最低工作电压要比正常工作的电压低一些，我们就用这个差别来设计关机电路，就是让电子开关的开通电压必须大于单片机的最低工作压，这样在单片机 正常工作时，此控制电压较高，能维持电子开关的正常导通，而当单片机在关电过程中因低压而产生的IO口的高电平，因电压较低，不足以维持电子开关的导通， 从而实现彻底的关电。

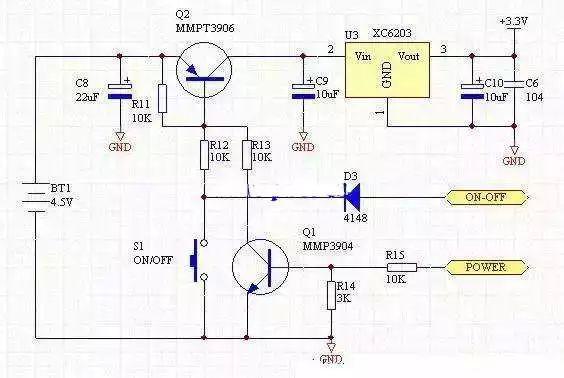

在关机状态时：
S1按下，Q2导通，单片机工作后，POWER输出高电平，Q1导通，维持Q2的导通实现开机。
在开机状态时：
1、软件关机：MCU的POWER引脚输出低电平，Q1截止，Q2关断，关机。（一般用于延时关机，象数字万用表即是）
2、S1按下，低电平通过D3使MCU的输入脚ON－OFF电平为低，MCU检测到后，通过软件关机（如1所述）
D3用于隔离，不然关机状态时MCU的ON－OFF脚为低电平，Q2将导通。
POWER 是单片机输出开关电源的，低电平是0，高电平等于单片机的供电电压（近似）
ON－OFF是单片机的输入脚，用于单片机检测S1的状态，如果不用S1关机ON－OFF脚可以不用。
