大学做过的一小设计，那会没事就弄这些ADDAMCU以及功能性的IC.

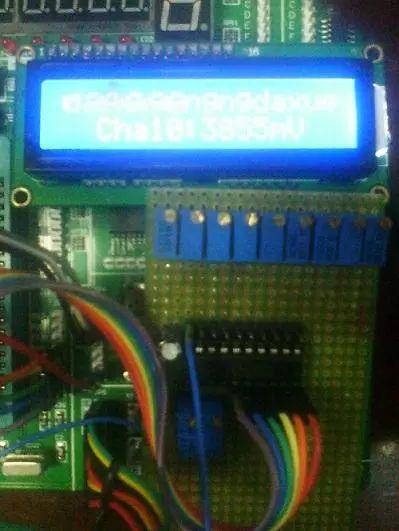

后来一老师要求做的这个，设计一多路数据采集系统，当时资料大多都是0809,0832之类的ADDA，网上找了部分资料。因为手上刚好有几片TLC2543。后来就用的它，完全满足题目要求吧。配上PTORUES仿真最后显示出来了。记得当时给老师看的时候用电阻做的10路模拟数据，然后用螺丝刀旋转电位器给被人看。
没有什么额外特别的功能，相当于做了个AD+显示，也称得上是最小的一个系统了。
技术要求：
1、设计一种多路模拟信号采集模块，从多个通道轮流采集数据一次，并将采集的结果存放在数组中。要求进行电路仿真实验，并使用C语言进行程序的开发。

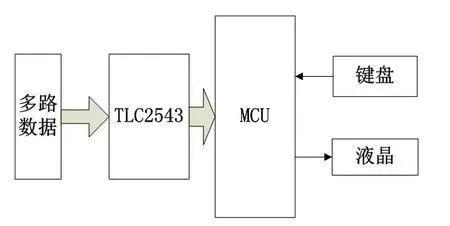

简易框架如下。

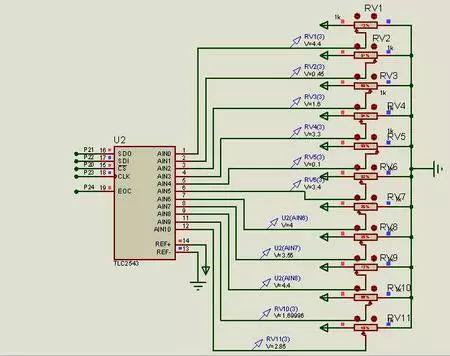

最后用的PROTUES搭建的电路图。为了实现高速高精度多路数据采集。新片是需要串行输入数据的12 位 66kSPS ADC ，可编程 MSB/LSB 优先，可编程断电/输出数据长度，11 通道的TLC2543。用的多路电位器模拟多路输入。软件分别测量电压。作为探测点。
程序的流程就是利用不断的循环查找有没有变化，再显示。这里不多说，可以看附件程序。
读取AD程序时序如下（或者见附录）：
/*启动A/D转换,并读取上次转换结果*/
uint read2543(CHN)
{
uchar i,temp;
uint read_ad_data = 0;
CHN=CHN<<4;
AD_IOCLK=0;
AD_CS=1;
AD_CS=0;
temp=CHN;
for(i=0;i<12;i++)
{
read_ad_data=read_ad_data<<1;
if((temp&0x80)!=0){AD_DATIN=1;}
else{AD_DATIN=0;}
if(AD_DATOUT){read_ad_data=read_ad_data+1;}
AD_IOCLK =1;
_nop_();_nop_();_nop_();_nop_();
AD_IOCLK =0;
_nop_();_nop_();_nop_();_nop_();
temp=temp<<1;
}
AD_CS=1;
read_ad_data=read_ad_data&0x0fff;
return(read_ad_data);
}
