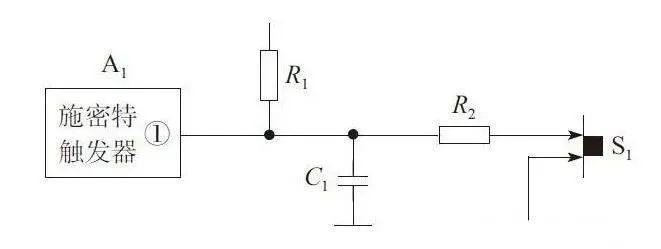

图1所示为电容复位电路，A1是CPU集成电路，A1的①引脚是集成电路A1的复位引脚，复位引脚一般用RESET表示，①引脚内部电路和外部电路中元器件构成复位电路，C1是复位电容，S1是手动复位开关。集成电路A1的①引脚内电路有一个施密特触发器和一只上拉电阻R1，R1端接直流电压，另一端通过A1的①引脚与外部电路中的电容C1相连。
图1 电容复位电路此复位电路的工作原理：电路的电源开关接通后，+5V直流电压通过电阻R1对电容C1充电，这样在电源接通瞬间，电容C1两端没有电压。随着对电容C1的充电，集成电路A1的①引脚上电压开始升高，这样在A1的①引脚上产生一个时间足够长的复位脉冲，时间常数一般为0.2s。随着+5V直流电压充电的进行，A1的①引脚上的电压达到了一定程度，集成电路A1内部所有电路均可建立起初始状态，复位工作完成，CPU进入初始的正常工作状态。02高频负反馈电容电路图2所示为音频放大器的高频负反馈电容电路，电路中VT1构成了一级音频放大器系统，C1是高频负反馈电容，它利用电容的隔直阻交原理，来消除可能出现的高频自激。
图2 高频负反馈电容电路电路中配备的电容容量要非常小，C1接在VT1的基极与集电极之间，将VT1管从集电极输出的信号加到基极上。晶体管VT1集电极上的交流信号，相位为正，而基极信号为负，两极上的电信号相位正好相反，正因为如此，构成了负反馈电路。

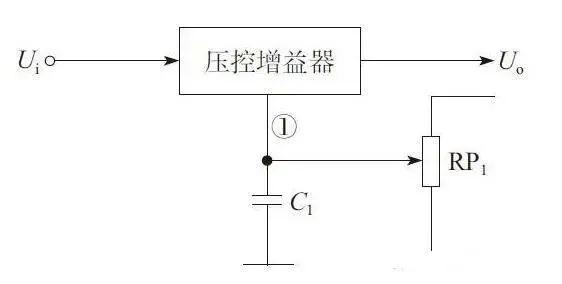

电路中，电容只对频率比较高的信号呈现通路，而对频率比较低的信号呈现开路，因此C1只对容易产生高频啸叫信号进行负反馈，以达到消除高频啸叫声音的目的。03静噪电容电路图3所示为电子音量电位器中的静噪电容电路，C1是静噪电容，一般采用有极性电解电容，RP1是变阻器。
图3 静噪电容电路压控增益器是一种放大倍数受直流电压大小控制的放大器，输入信号Ui大小一定时，如果①引脚上直流电压大小变化，输出信号Uo大小随之改变，这就是电子音量控制器工作的基本原理。RP1是音量控制电位器，但是它与普通的音量电位器工作原理不同，RP1中不流过音频信号，当RP1动片上下滑动时，压控增益器的①引脚上的直流电压大小在改变，以此实现对音量的控制。电容C1的工作原理：RP1动片上是直流电压，如果RP1动片滑动过程中出现一种交流干扰信号，这一交流信号叠加到直流电压上，加到压控增益器的①引脚上，使直流电压大小发生波动，结果出现音量控制过程中的噪声。

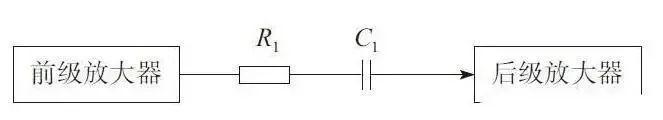

在加入静噪电容C1后，RP1上的任何交流噪声都被C1旁路到地线，因为C1容量大对这些交流噪声的容抗很小，达到消除音量电位器转动噪声的目的。04音频阻容耦合电路图4所示为音频阻容耦合电路，电路中C1是音频耦合电容，它夹在前级放大器和后级放大器之间，在这种电路中一般采用电容量较大的电解电容。
图4 音频阻容耦合电路电路图中电阻R1是后级放大器的输入电阻，输入电压不能直接看出来，耦合电容是一只有极性的电解电容，它在正极需要接电路中的高电位，所以该电容的正极通过电阻接在了前级放大器的输出端。电路中，如果耦合电容的极性接反了，耦合电容的漏电电流将会增大，放大器的噪声就会增大，而电路中的电阻R1只是为了限制电流，防止出现高频自激现象。
