我们天天晚上睡觉了，路由器天天工作，一刻不得歇息。天天去关电源太费事，想个办法让他自动休息吧，所以我做了这个东西。

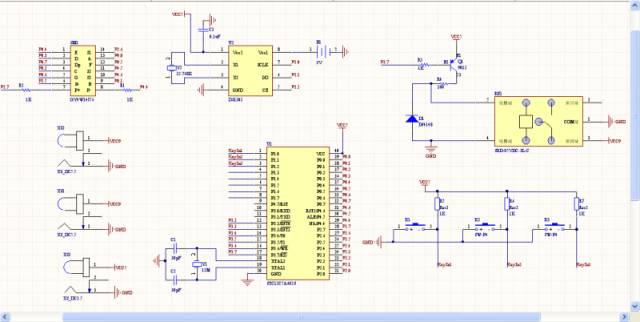

一、电路图如下：
二、材料
| 名称 | 型号 | 电路图标号 | 数量 | 单价 | 合计 | 备注 |
| 电池座 | CR2032 | B1 | 1 | 0.14 | 0.14 |
|
| 电池 | CR2032 |
| 1 | 1.00 | 1.00 |
|
| 磁片电容 | 30PF | C1、C2 | 2 | 0.04 | 0.08 |
|
| 磁片电容 | 0.1uf | C3 | 1 | 0.04 | 0.04 |
|
| 二极管 | IN4148 | D1 | 1 | 0.10 | 0.10 |
|
| 按键 | 6*6*10 | K1、K2、K3 | 3 | 0.05 | 0.15 |
|
| 电阻 | 1K | R1~R7 | 7 | 0.01 | 0.07 |
|
| 继电器 | SRD-05VDC-SL-C | RE1 | 1 | 1.80 | 1.80 |
|
| 数码管 | F5463BH | SM1 | 1 | 1.50 | 1.50 | 四位共阳 |
| 单片机 | STC12C5A60S2 | U1 | 1 | 6.00 | 6.00 |
|
| 时钟芯片 | DS1302 | U2 | 1 | 0.75 | 0.75 |
|
| DC电源插座 | DC5.5 | XS1、XS2 | 2 | 0.11 | 0.22 |
|
| DC电源插座 | DC3.5 | XS3 | 1 | 0.34 | 0.34 |
|
| 晶振 | 12M | Y1 | 1 | 0.15 | 0.15 |
|
| 晶振 | 32.768K | Y2 | 1 | 0.19 | 0.19 |
|
| 洞洞板 | 5*7 |
| 2 | 0.50 | 1.00 |
|
| 螺栓 | 3M*25 |
| 4 | 0.06 | 0.24 |
|
| 螺丝 |
|
| 12 | 0.04 | 0.48 |
|
| 小盒 | 90*65 |
| 1 | 3.00 | 3.00 |
|
| 总计 |
|
|
|
| 17.25 |
|
三、加工过程
1. 给两片7*5的洞洞板打四个直径为4mm的通孔，如图：
2．在其中一片洞洞板上再打六个直径为3mm的通孔。如图：
3.焊接有数码管的洞洞板，如图：

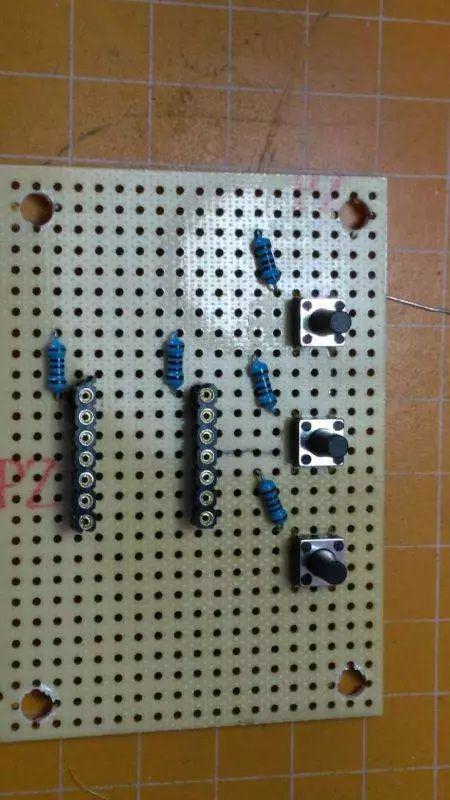

正面如下：

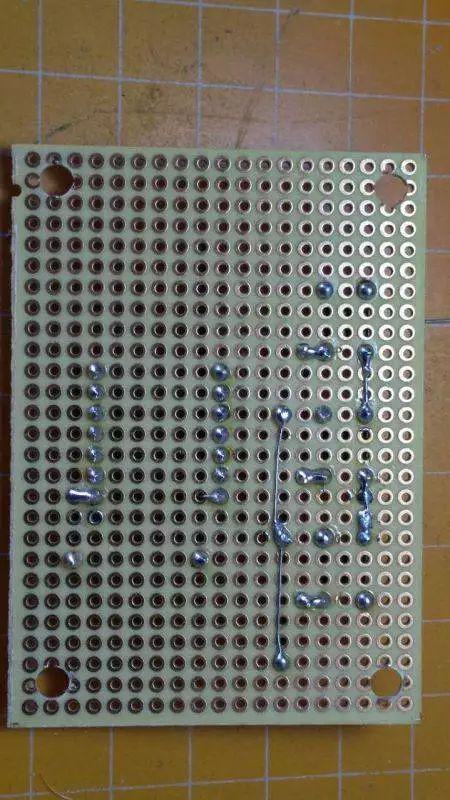

反面如下：
4.焊接有单片机的洞洞板，如图：

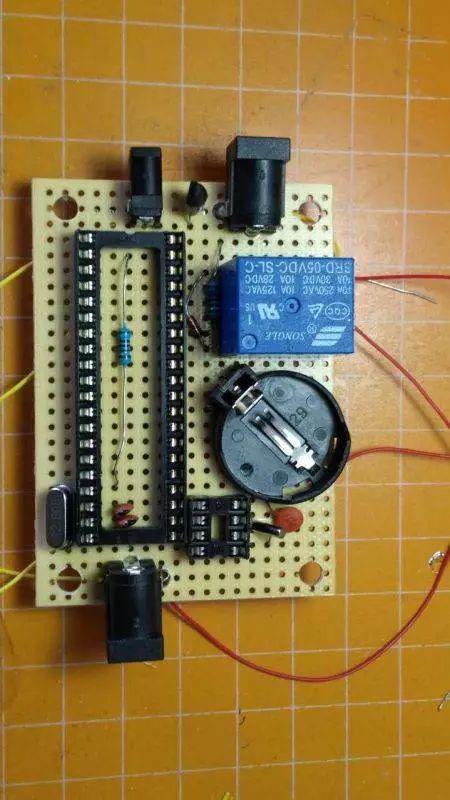

正面如下：

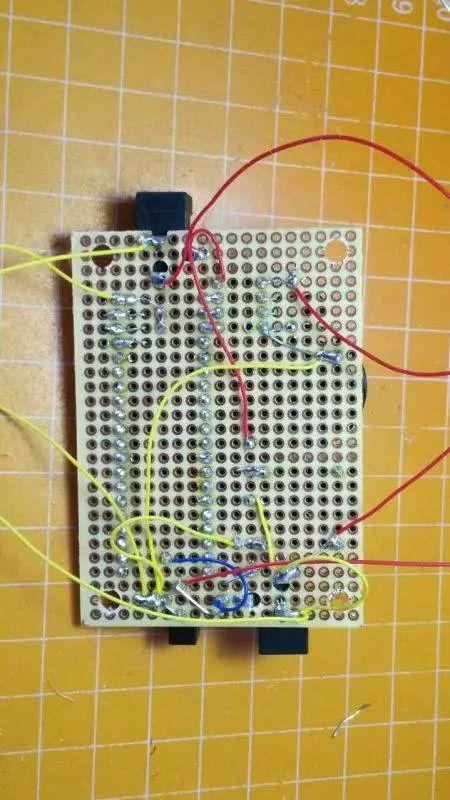

反面如下：

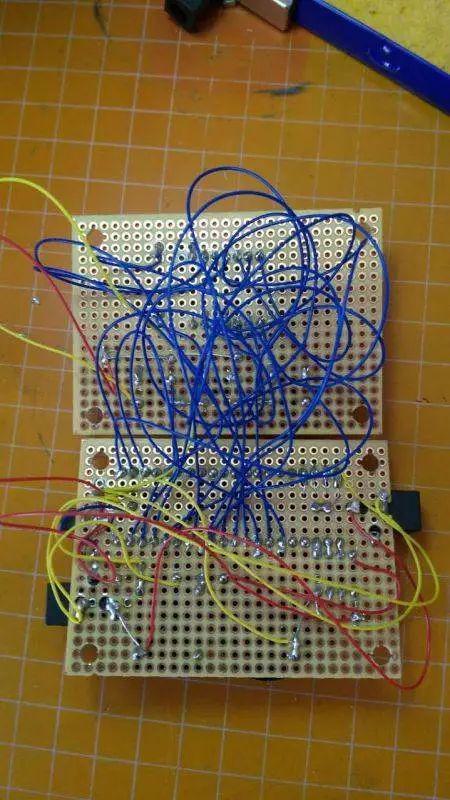

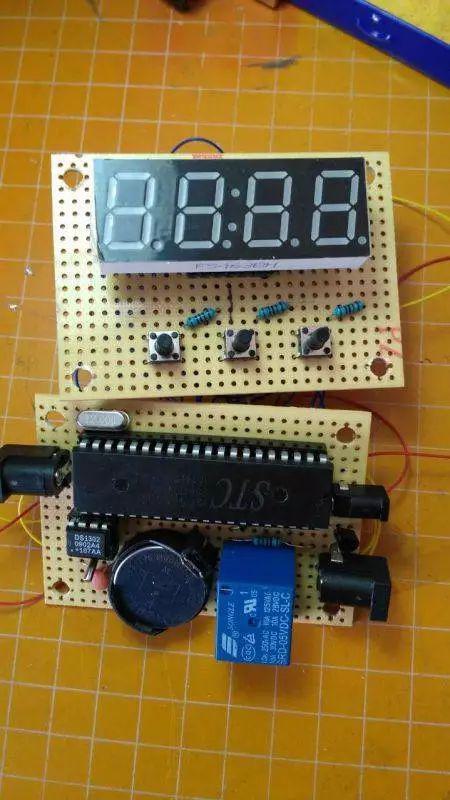

5.用飞线把两块板子连接起来，如图：
正面如下：
反面如下：
6.外壳打孔，如图：

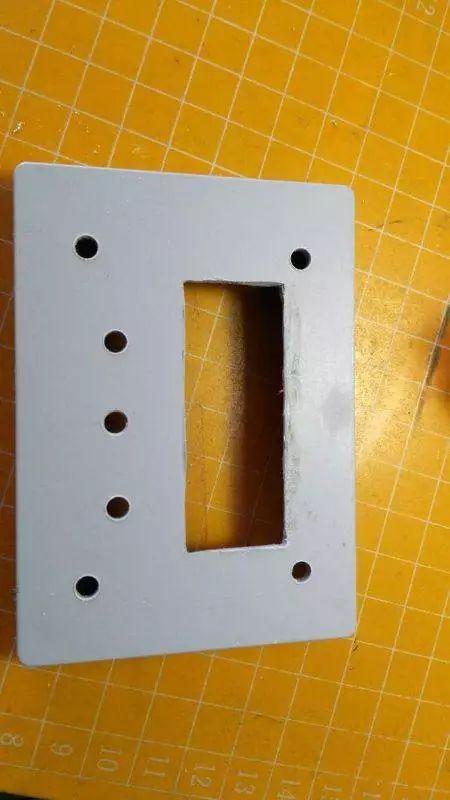

上壳打孔如下：

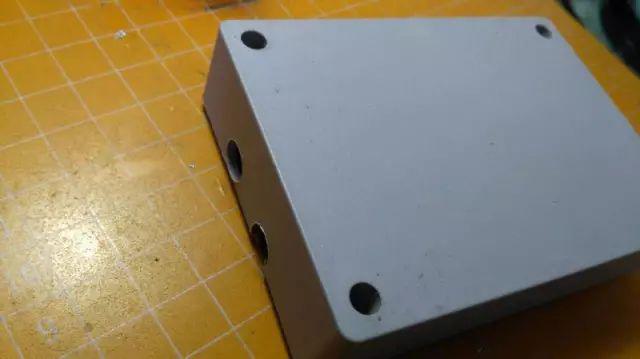

下壳左侧打孔如下：

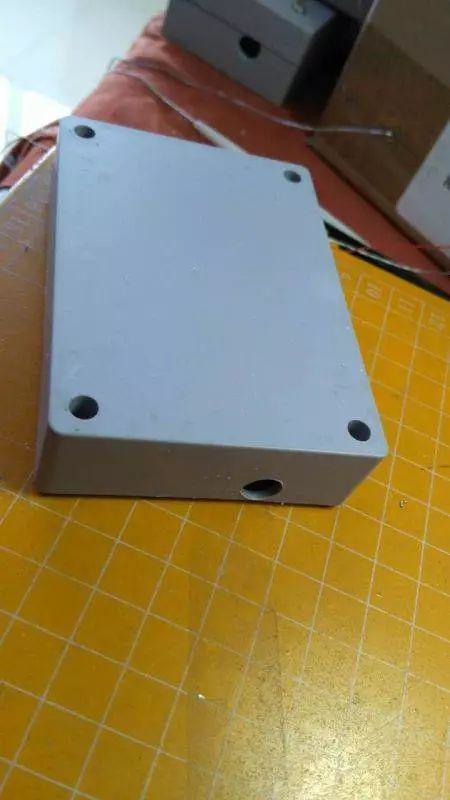

下壳右侧打孔：
7.把上下两块洞洞板用3M*25的螺栓连接起来，两块洞洞板之间要用绝缘纸隔开，以防短路。如图：

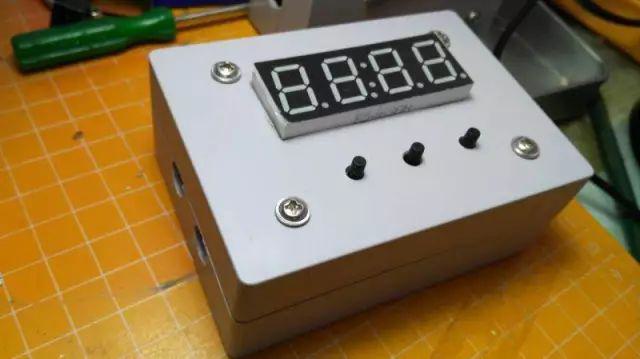

8.最后扣上后盖，如图：

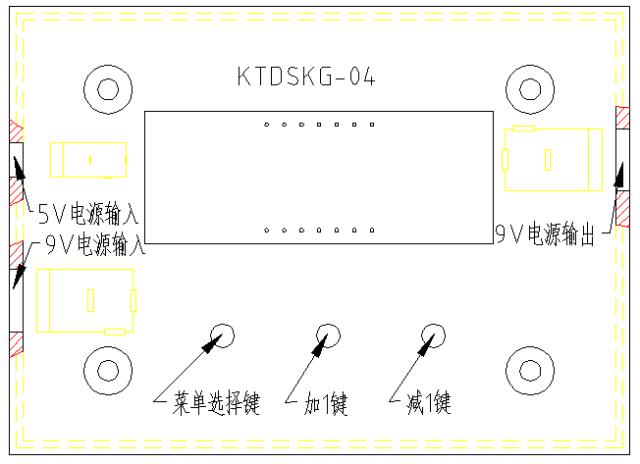

四、使用方法如图
