焊盘+过孔会增加附着力吗?


学员:请教一下,有没有听说过在焊盘中间加一个过孔可以增加焊盘的附着力这个说法!

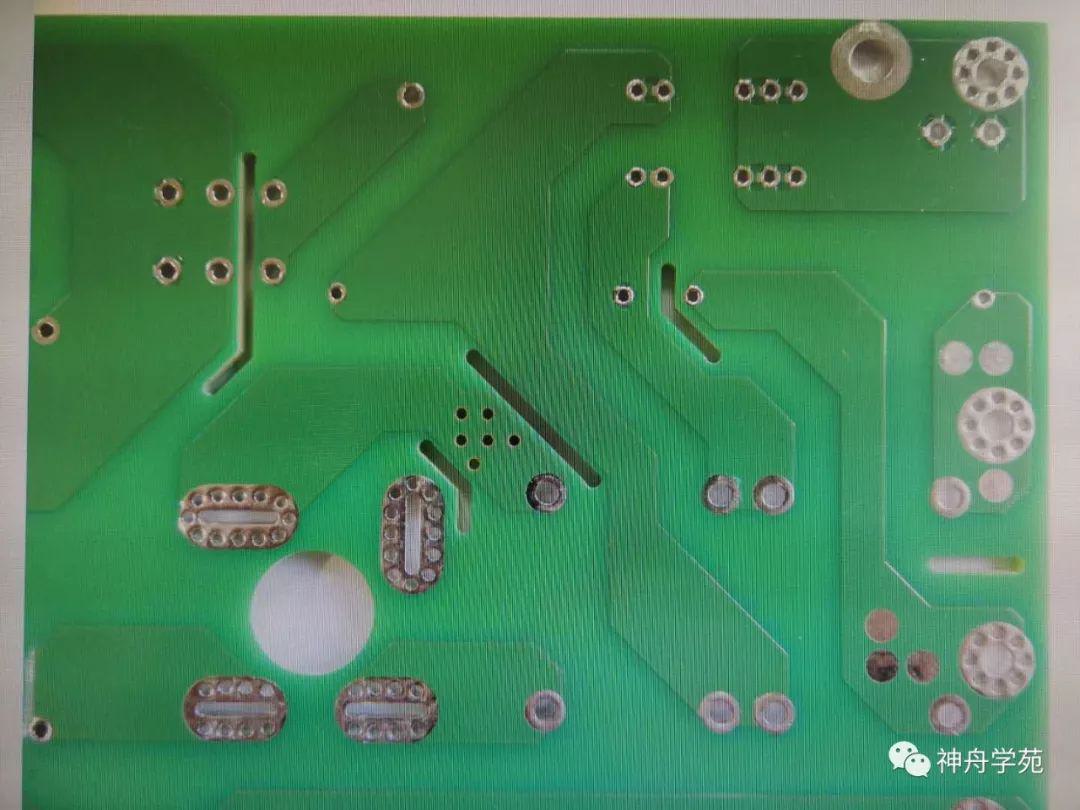

廖老师:有这个说法,而且还千真万确!但过孔不应设置在SMC/SMD焊盘中,可设置在焊盘外边缘油塞孔的区域。至于大功率器件粗大插装引线焊接孔,或有焊盘接地功能的螺钉安装孔,甚至可以人为在焊盘焊接区域内设置一些过孔(俗称“精灵孔”),既提高了焊盘与基材的结合强度,又提升了引线焊接的电流传输能力,还提升了某些需要反复插拔引线的焊点强度。

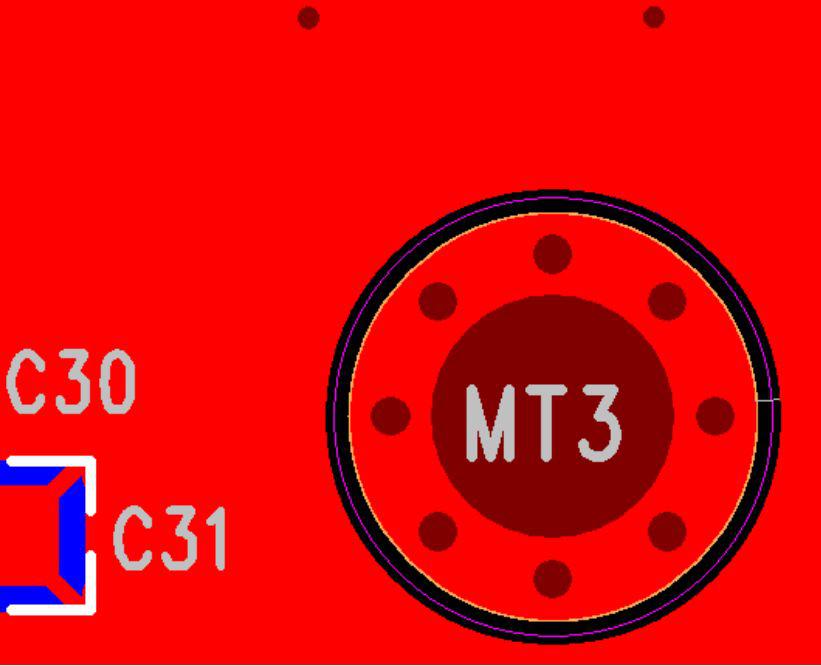

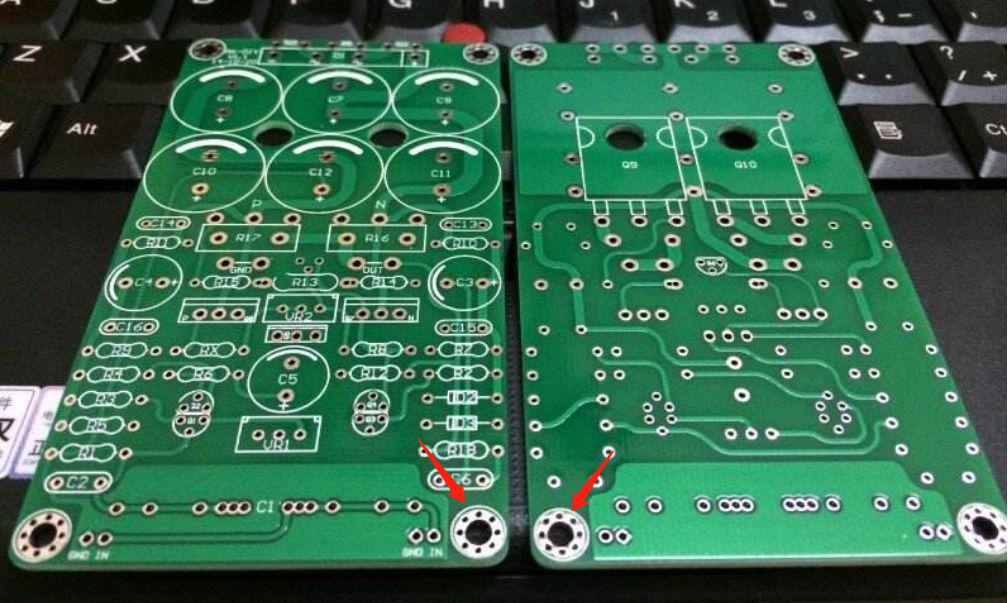

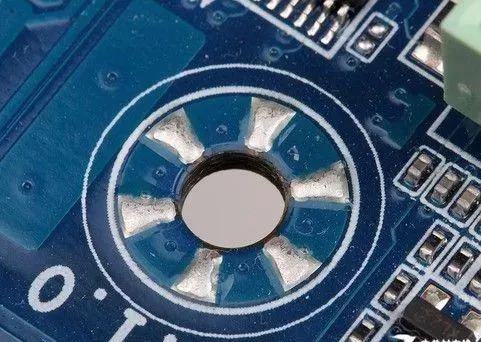

在安装主板的过程中,许多朋友都会发现一个细节,那就是主板的螺丝安装孔上都会有一圈金属层。这圈金属层具有一定厚度,且安装上螺丝后会与螺丝紧密接触在一起。许多人不解为什么安装孔上会有这个东西。其实那个是PCB制造过程中特意增加的锡层。这样可以让主板在安装好螺丝之后与其接触,形成主板接地的效果。

小小安装孔有着不少秘密

这样无论是螺丝、还是铜柱、还是机箱,都可以作为主板的接地对象从而保证主板的电气性能,并保护主板不会受到电流的伤害。所以别小瞧这个简单的设计,其作用可能比你想象中的更加重要。下回当你装机的时候,可以仔细看一看这个小细节。
