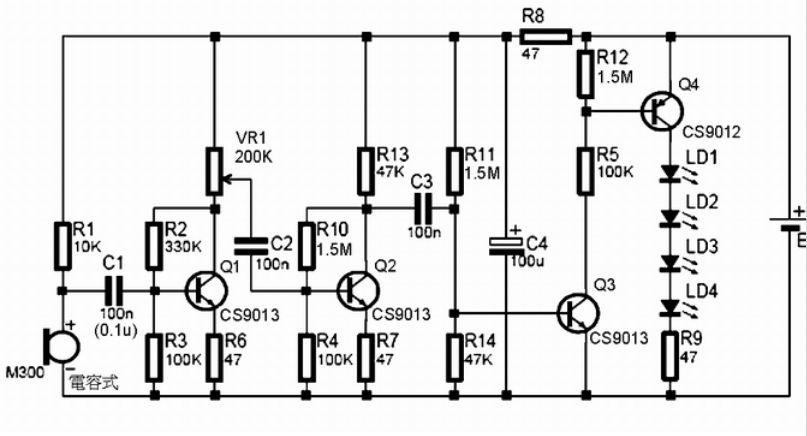

下图是一个声控LED电路图，它是以声音来控制LED的明暗闪烁，灵敏度很好，而且可以调整。电路图清单如下：R1 10K C1,C2,C3 0.1u (104) R2 330K C4 100u/25V电解电容R3,R4,R5 100K Q1,Q2,Q3 CS9013 R6,R7,R8,R9 47Ω Q4 CS9012 R10,R11,R12 1.5M M300 电容麦克风VR1 200K电位器 E1 9V电池
