SPI(Serial Peripheral Interfacer 串行外设接口)是摩托罗拉公司推出的一种同步串行通讯接口，用于微处理器臌控制器和外围扩展芯片之间的串行连接，现已发展成为一种工业标准，目前，各半导体公司推出了大量的带有SPI接口的具有各种各样功能的芯片，如RAM，EEPROM，FlashROM，A／D转换器、D／A转换器、LED／LED显示驱动器、I／O接口芯片、实时时钟、UART收发器等等，为用户的外围扩展提供了极其灵活而价廉的选择。由于SPI总线接口只占用微处理器四个I／O口线，采用SPI总线接口可以简化电路没计，节省很多常规电路中的接口器件和I／O口线，提高设计的可靠性。
93C46存储器SPI总线的工作原理

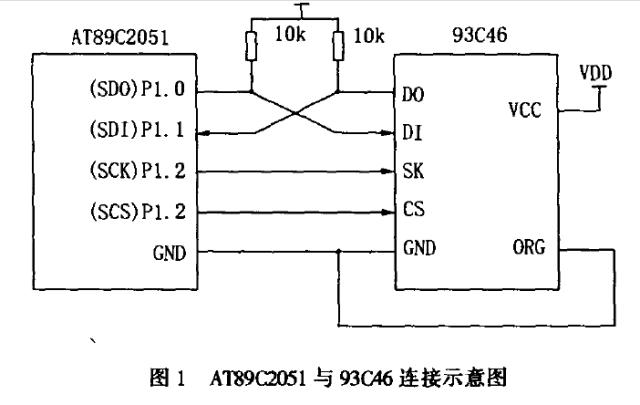

软件模拟SPI接口的实现方法 上电复位后首先先将P1．2(SCK)的初始状态设置为0(空闲状态)。

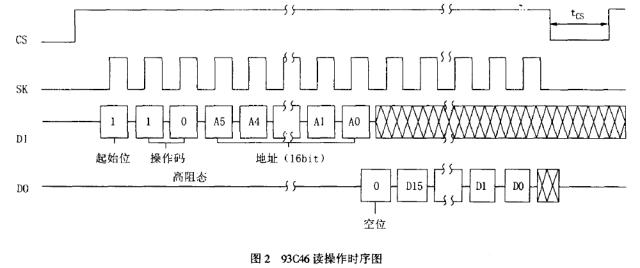

读操作：AT89C2051首先通过P1．0口发送1位起始位(1)，2位操作码(10)，6位被读的数据地址(A5A4A3A2A1A0)，然后通过P1．1口读1位空位(0)，之后再读l6位数据(高位在前)。
写操作：AT89C2051首先通过P1．0口发送1位起始位(1)，2位操作码(01)，6位被写的数据地址(A5A4A3A2A1A0)，之后通过P1．0口发送被写的l6位数据(高位在前)，写操作之前要发送写允许命令，写之后要发送写禁止命令。
写允许操作(WEN))：写操作首先发送1位起始位(1)，2位操作码(00)，6位数据(11XXXX)。 写禁止操作(WDS))：写操作首先发送1位起始位(1)，2位操作码(00)，6位数据(00XXXX)。
1. //首先定义好I/O口 2. sbit SDO=P1^0；3. sbit SDI=P1^1；4. sbit SCK=P1^ 2；5. sbit SCS=P1^3；6. sbit ACC_7= ACC^7；7. unsigned int SpiRead(unsigned char add) 8. { 9. unsigned char i；10. unsigned int datal6；11. add&=0x3f；/*6位地址*/ 12. add |=0x80；/*读操作码l0*/ 13. SDO=1；/*发送1为起始位*/ 14. SCK=0；15. SCK=1；16. for(i=0；<8；i++)/*发送操作码和地址*/ 17. { 18. if(add&0x80==1) 19. SDO=1；20. else 21. SDO=0；22. SCK=0；/*从设备上升沿接收数据*/ 23. SCK=1；24. add<<= 1；25. } 26. SCK=1；/*从设备时钟线下降沿后发送数据，空读1位数据*/ 27. SCK=0；28. datal6<<= 1;/*读16位数据*/ 29. for(i=0；<16；i++) 30. { 31. SCK= 1；32. _nop_()；33. if(SDI==1) 34. datal6|=0x01；35. SCK =0；36. datal6< < =1；37. } 38. return datal6；39. }对于不同的串行接口外围芯片，它们的时钟时序是不同的。上述子程序是针对在SCK的上升沿输入(接收)数据和在下降沿输出(发送)数据的器件。这些子程序也适用于在串行时钟)的上升沿输入和下降沿输出的其它各种串行外围接口芯片，只要在程序中改变P1．2(SCK)的输出电平顺序进行相应调整即可。
