需求源自媳妇，要求美观实用，哈哈
主要功能：
1、USB快充：采用IP6505T快充方案，电路简单又便宜
2、累计电量mAh：范围【0-65536mAh】，长按按键清零
3、模拟时钟屏保：待机或充电状态超时后进入屏保，显示模拟时钟
4、128128彩屏显示：屏的大小与86面板正好匹配，太大的话装不小
5、充电、屏保、关屏三种状态切换：可按键切换或超时自动切换
6、触摸按键：可以切换显示状态，清零累计电量，调整时间/日期（148楼有调整方法）
不足：
1、安装不方便，电源模块太大，无法安装在同一个86底盒中，只能放在旁边的插座底盒中；
2、只有电压、电流测量功能，无保护机制（比如快充芯片失效可能导致输出电压过高）。
上图。。。

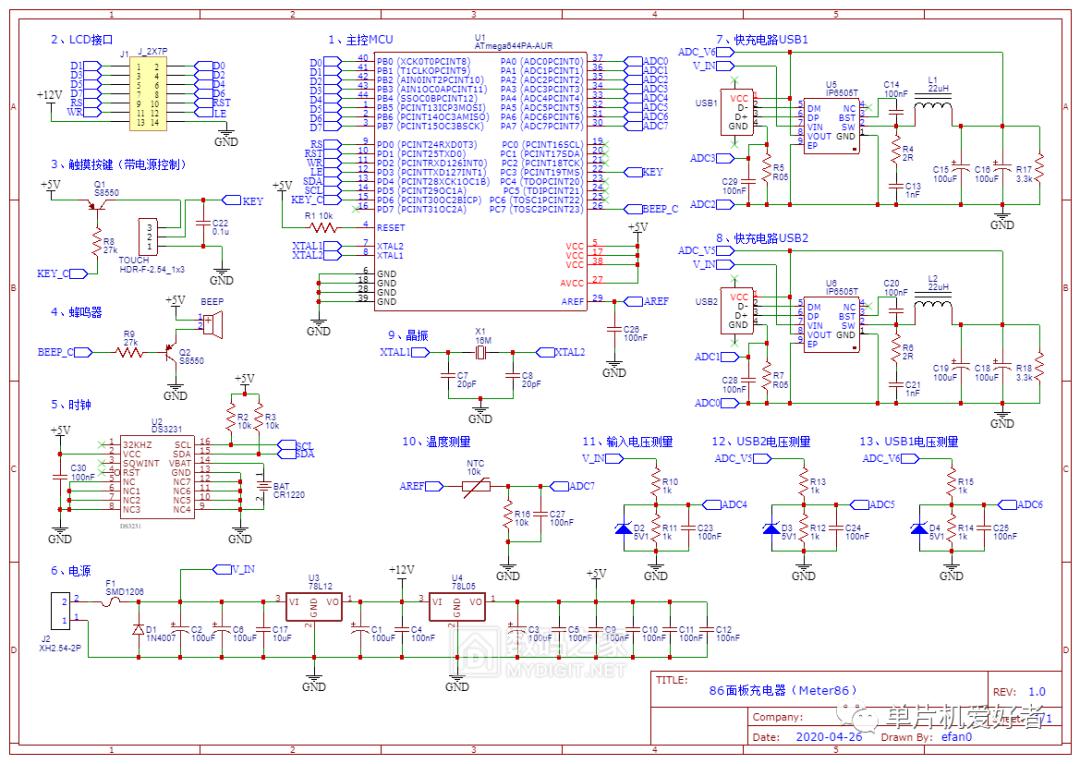

1、原理图
（LCD电源控制电路没画出来，S8050+S8550，PCB打样的时候也没有，后面搭棚加的）

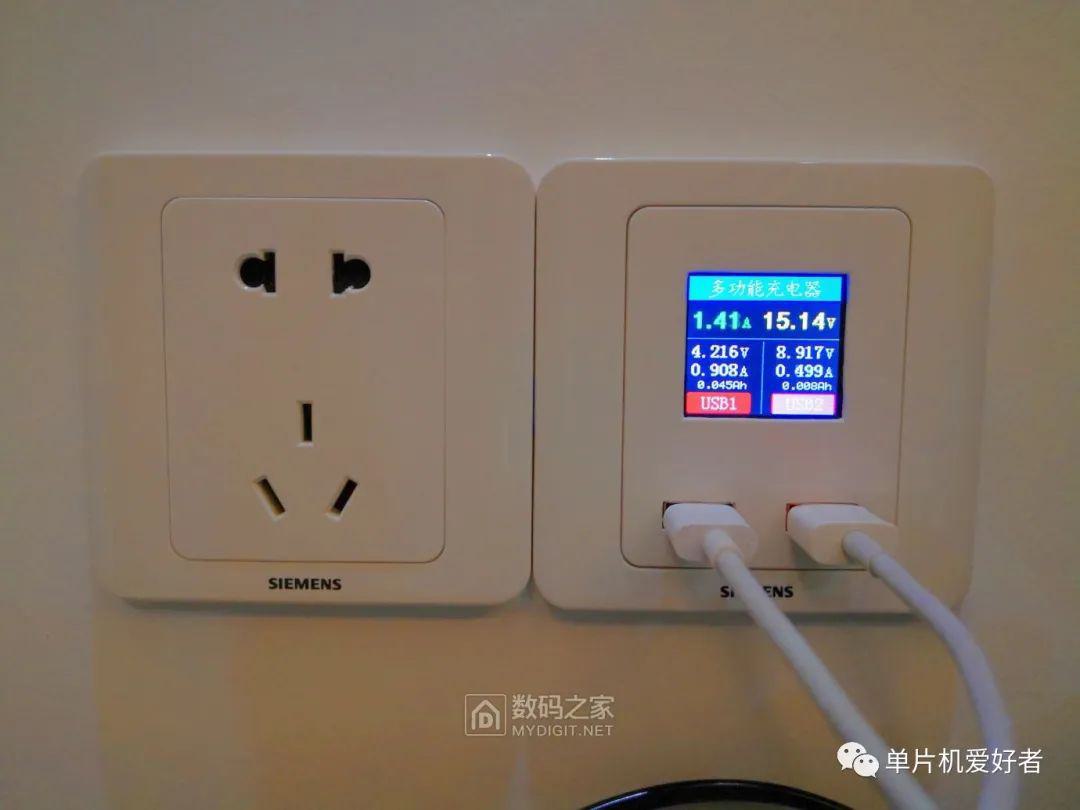

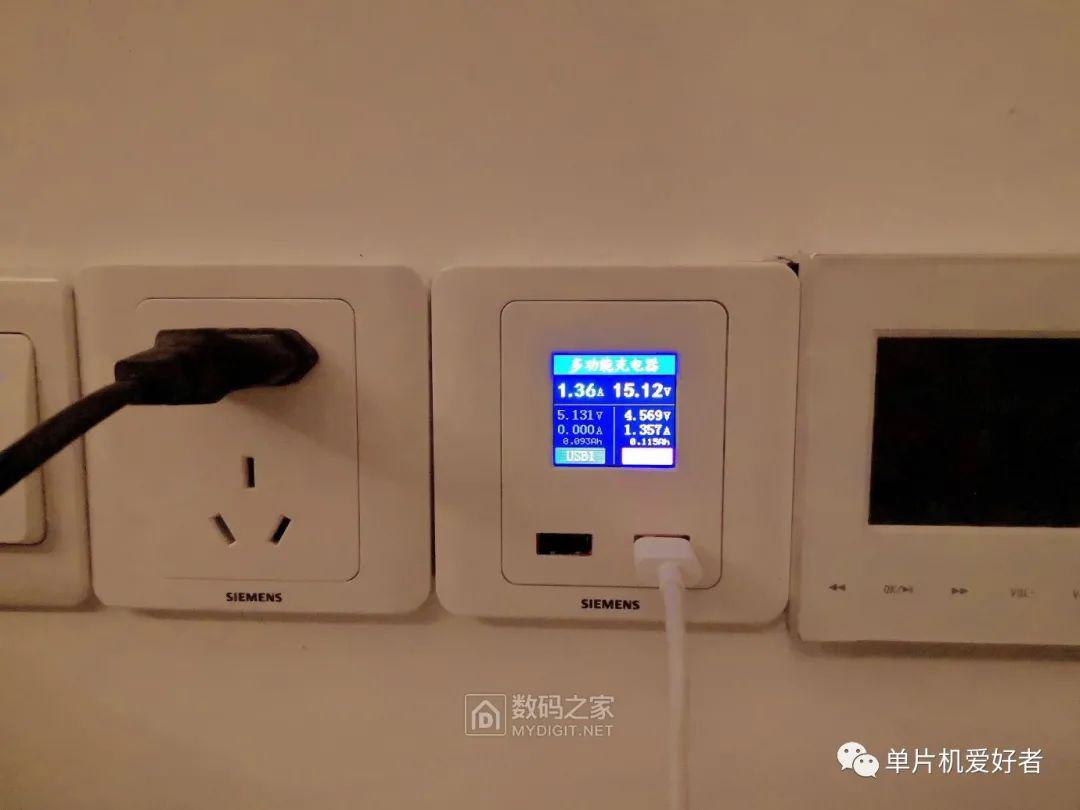

2、充电状态

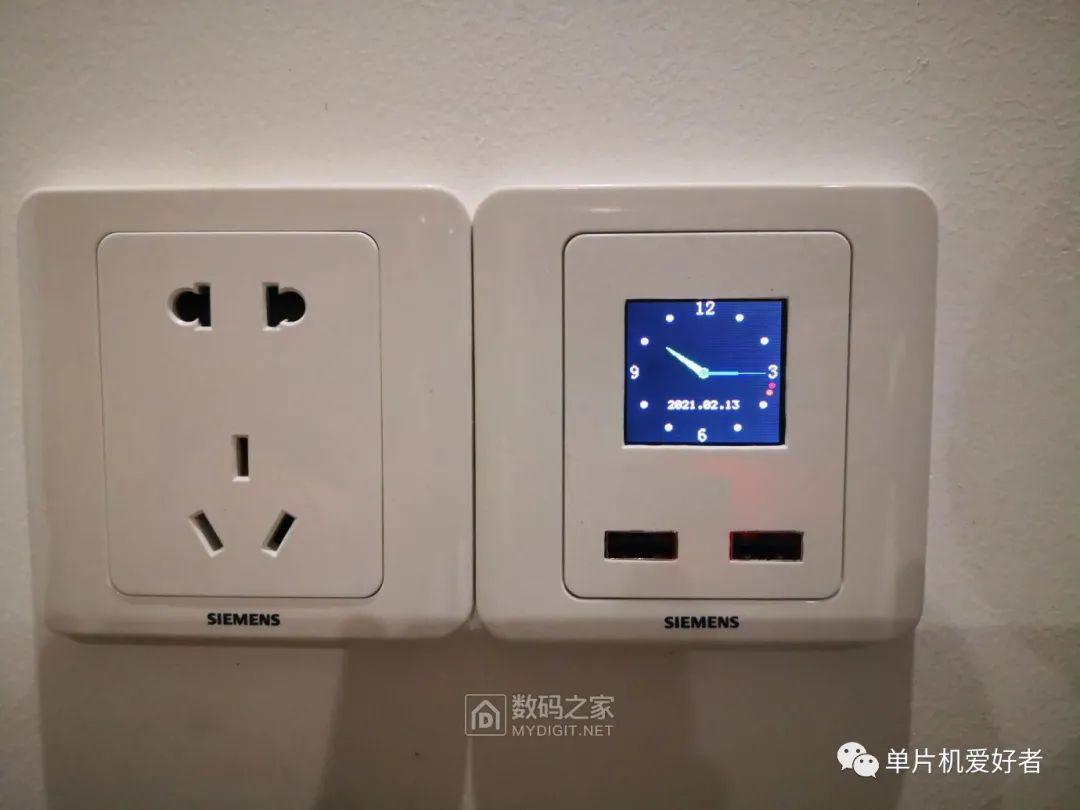

3、屏保

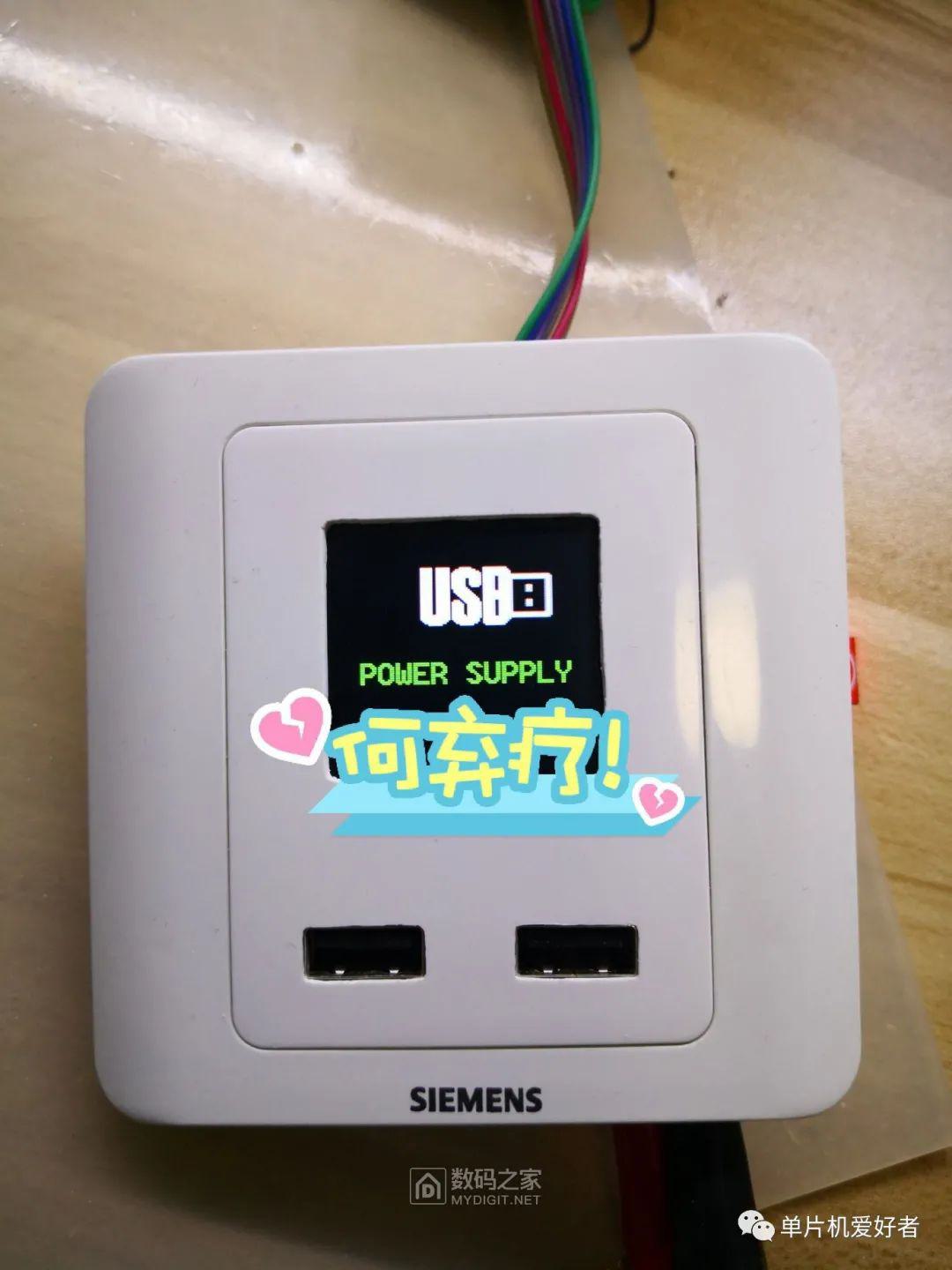

4、启动动画

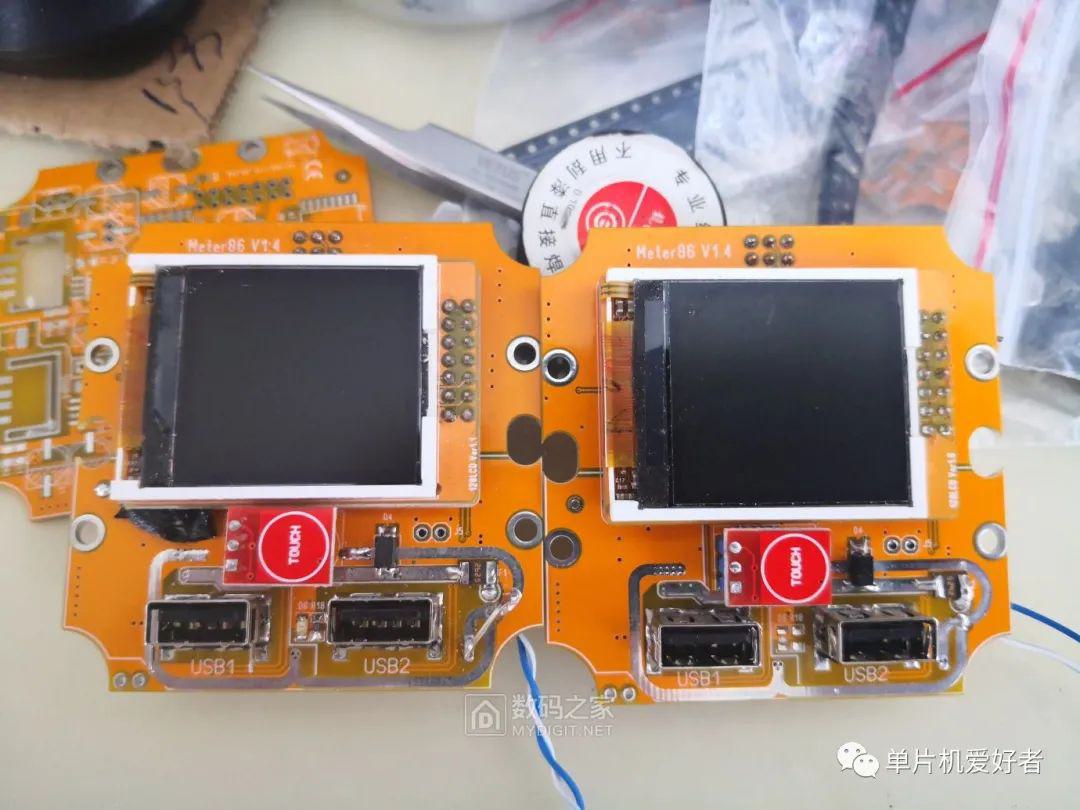

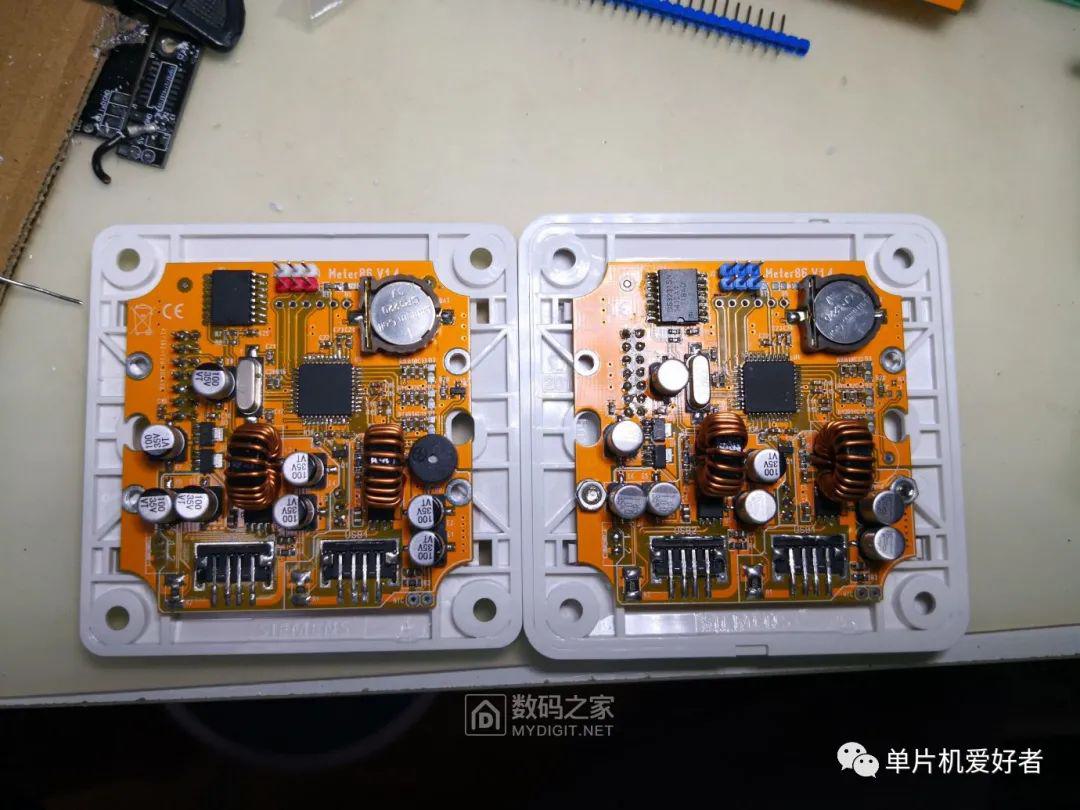

5、内部结构
6、左边是15V电源模块，右边是充电器
