今天分享一些常见通信的底层数据传输原理。
1UART串口
UART：Universal Asynchronous Receiver/Transmitter，通用异步收发传输器。UART串口是最常见的一种串口通信，下面是串口连接上位机电脑，以及RS232应用的动画。

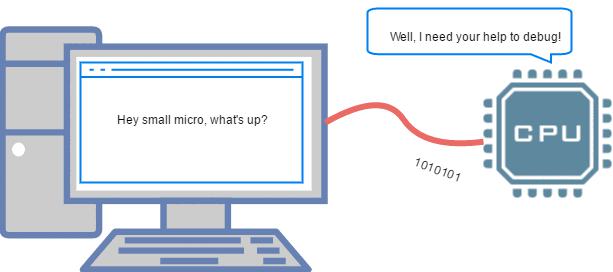

▲ PC上通过UART来调试MCU

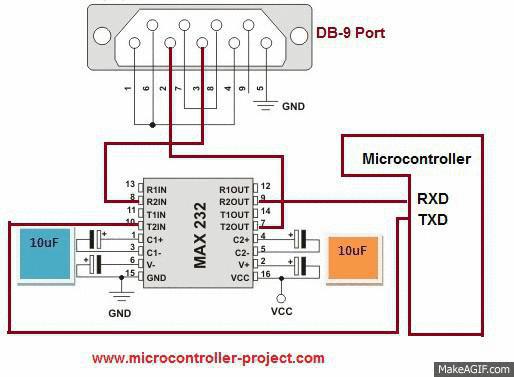

▲RS-232通过电平转换芯片与MCU通讯2SPI串行通信
SPI：Serial Peripheral Interface，串行外设接口。SPI是一种常见的串行同步通信协议，其应用也非常广泛。
下面是SPI数据传输的时序图：

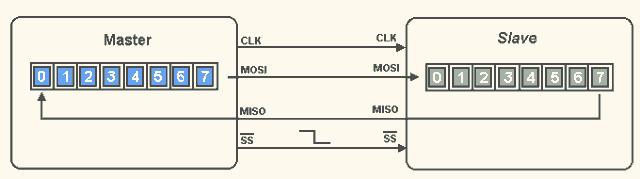

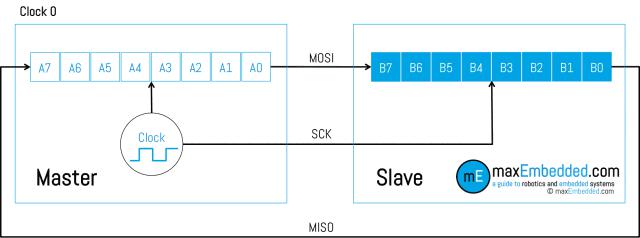

▲ SPI 数据传输（1）
▲ SPI数据传输（2）

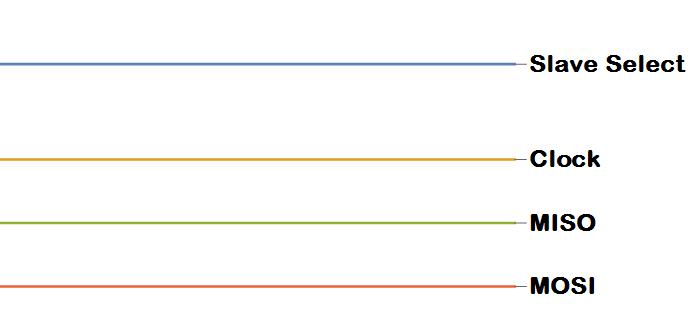

▲ SPI时序信号3I²C通信

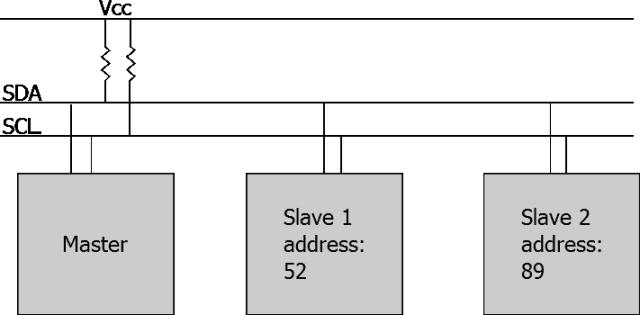

▲ I2C总线以及寻址方式4红外遥控
红外遥控在我们现实生活中比较常见，家庭各种遥控器大部分都是红外遥控。红外遥控是通过控制脉宽（高低电平的时间）来实现通信的，只是它是通过红外无线信号建立通信链路（红外遮挡了就不行，但可反射）。

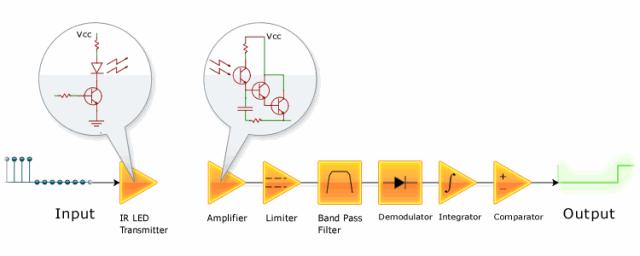

▲ 红外控制信号也是一个串行通讯信号

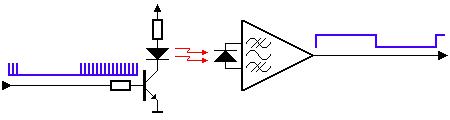

▲ 红外信号接收与放大整形电路
▲ 一个使用红外接收光电管控制继电器进行鱼食投喂电路5串并转换电路
串并转换，就是串行数据转成并口数据，通过时钟控制串行数据一位一位传输，凑整（8位）就是一个并行数据了。这种转换器有很多现成的芯片，原理很简单。

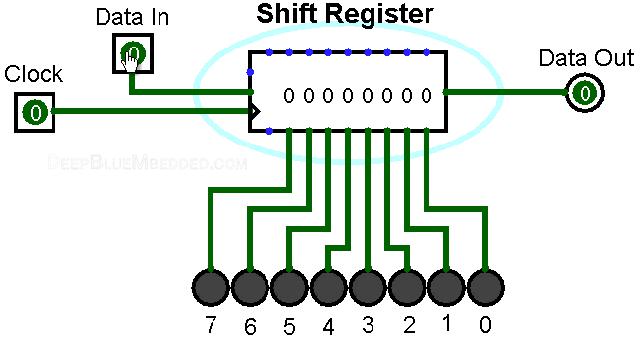

▲ 串入、并出移位寄存器

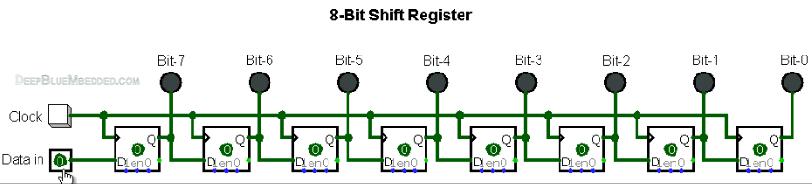

▲ 由八个D寄存器组成的移位寄存器
▲ 串行传输示意图6其他
这里再分享一些其他串行传输的原理（波形）：

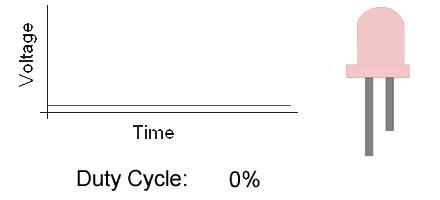

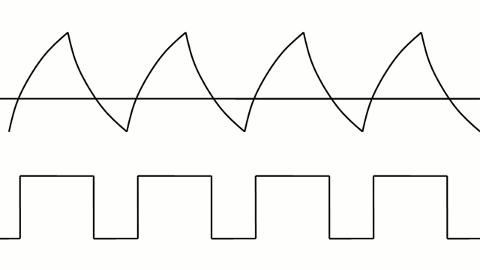

▲ PWM控制LED亮度
▲ PWM控制LED亮度

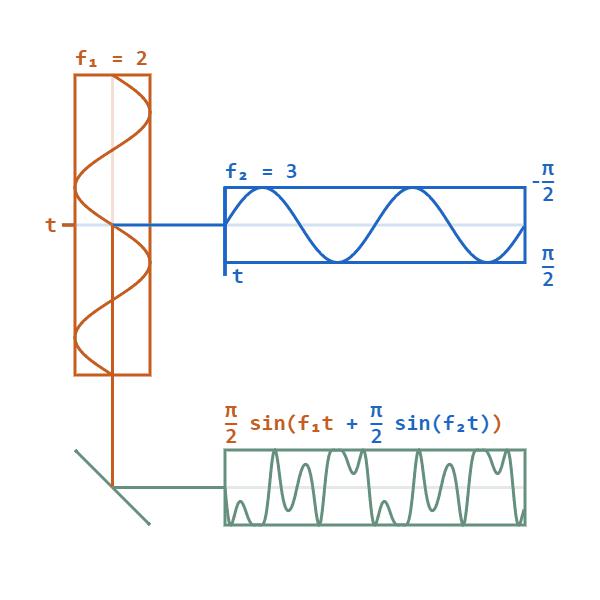

▲ 调幅与调频信号
