STM32开发 -- RTC详解

void RCC_RTCCLKConfig(uint32_t  CLKSource)；//时钟源选择

 void RCC_RTCCLKCmd(FunctionalState NewState)//时钟使能

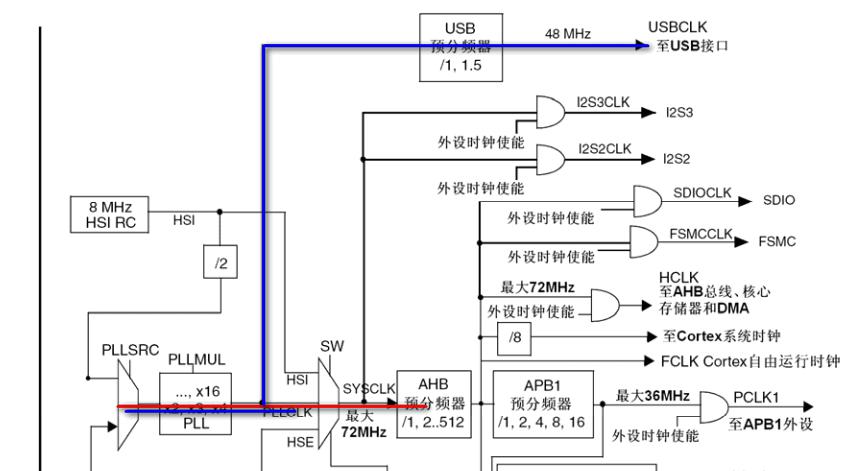

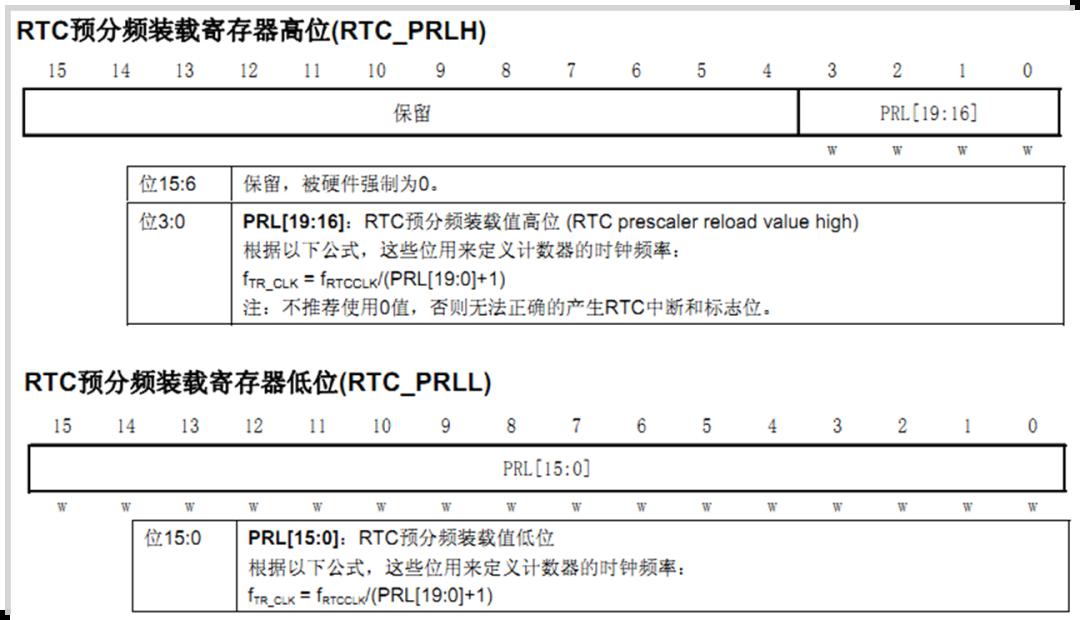

void RTC_SetPrescaler(uint32_t PrescalerValue);//预分频配置：PRLH/PRLL

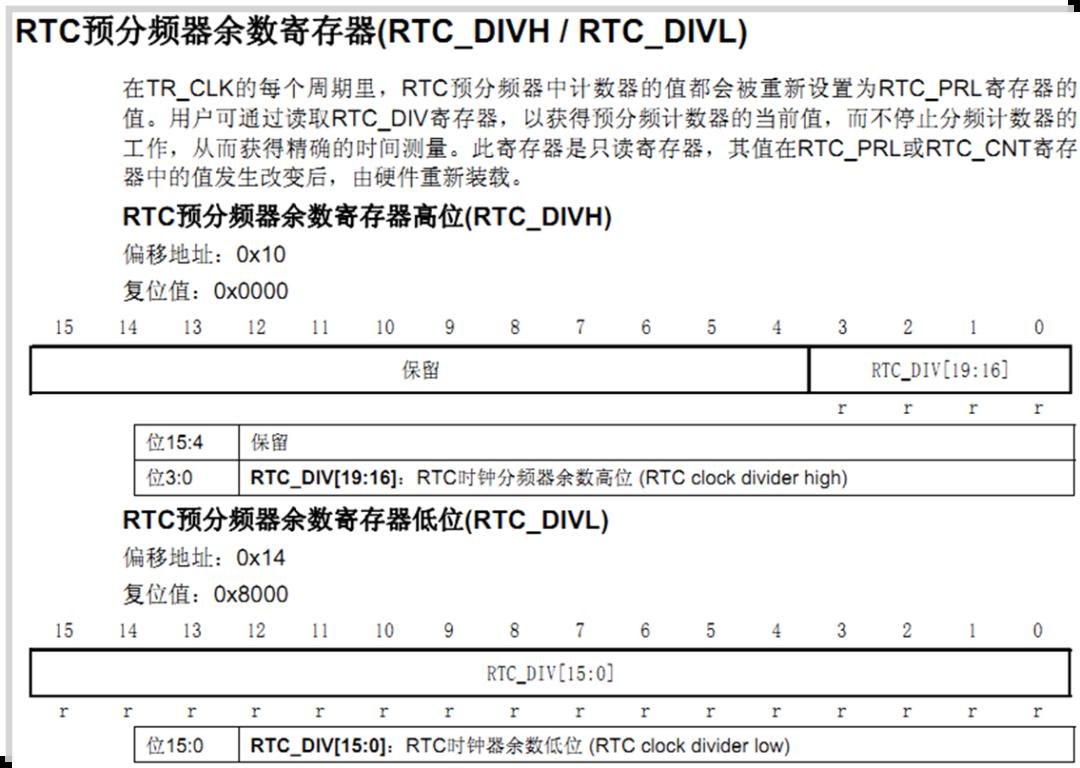

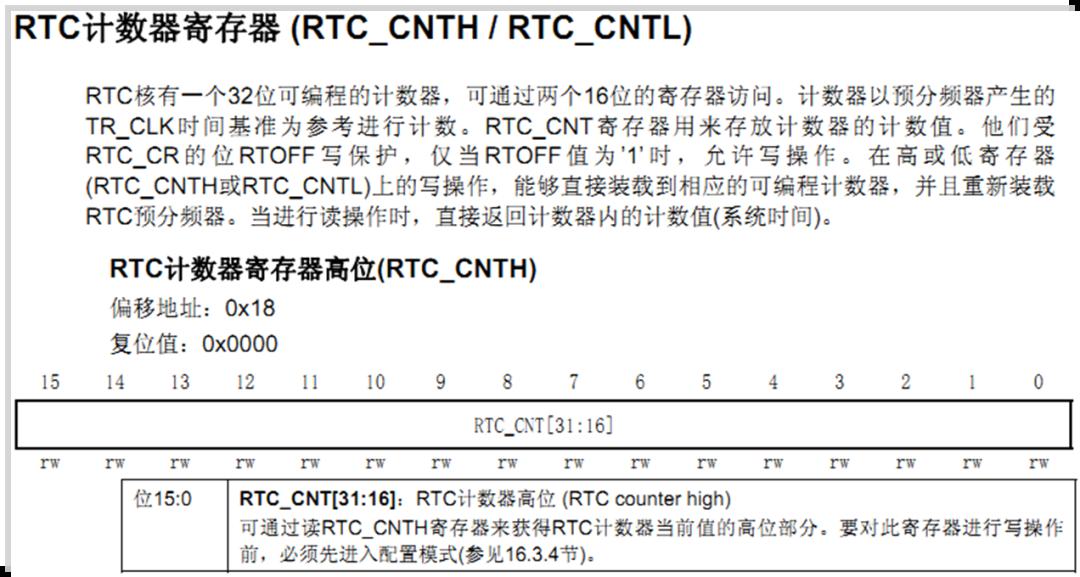

void RTC_SetCounter(uint32_t CounterValue)；//设置计数器值：CNTH/CNTL

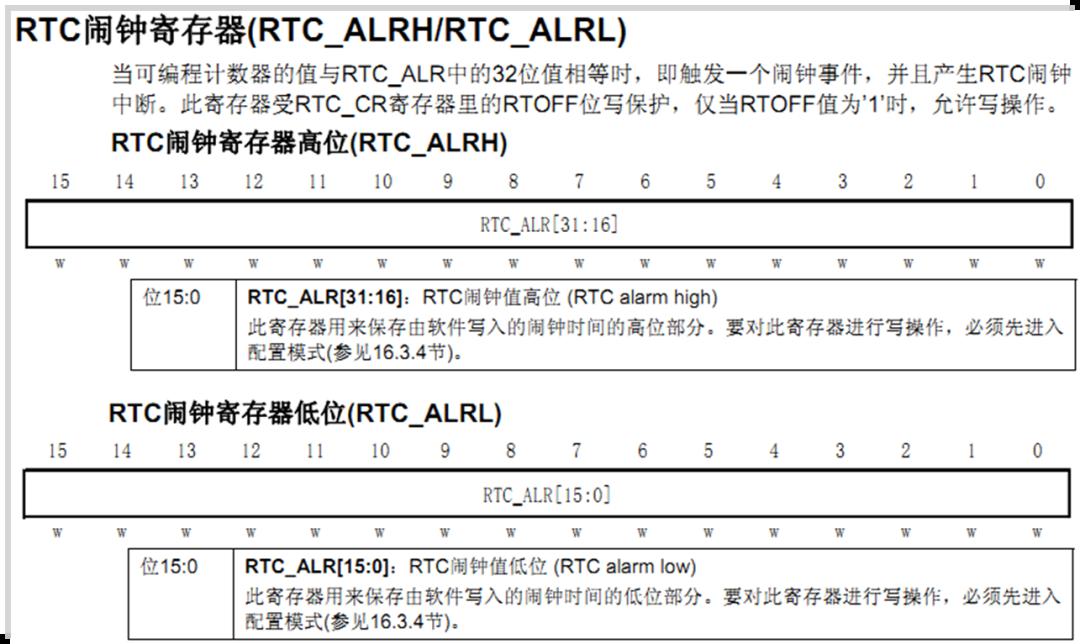

void RTC_SetAlarm(uint32_t AlarmValue)；//闹钟设置：ALRH/ALRL

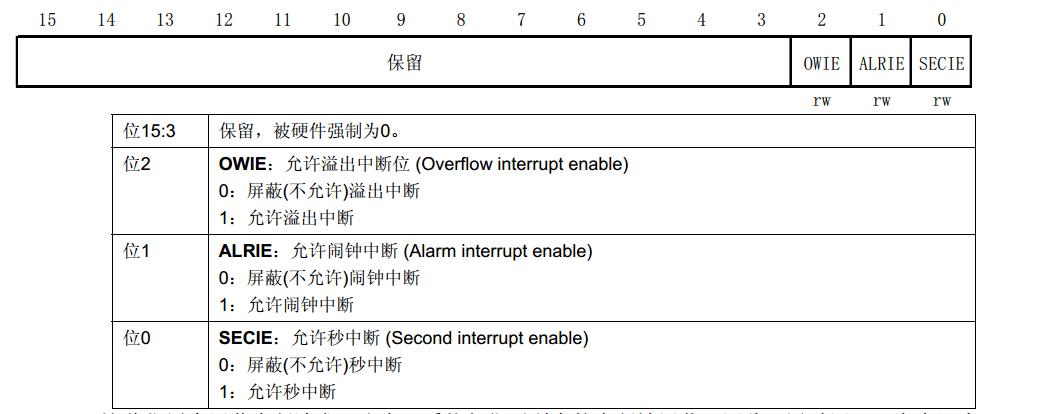

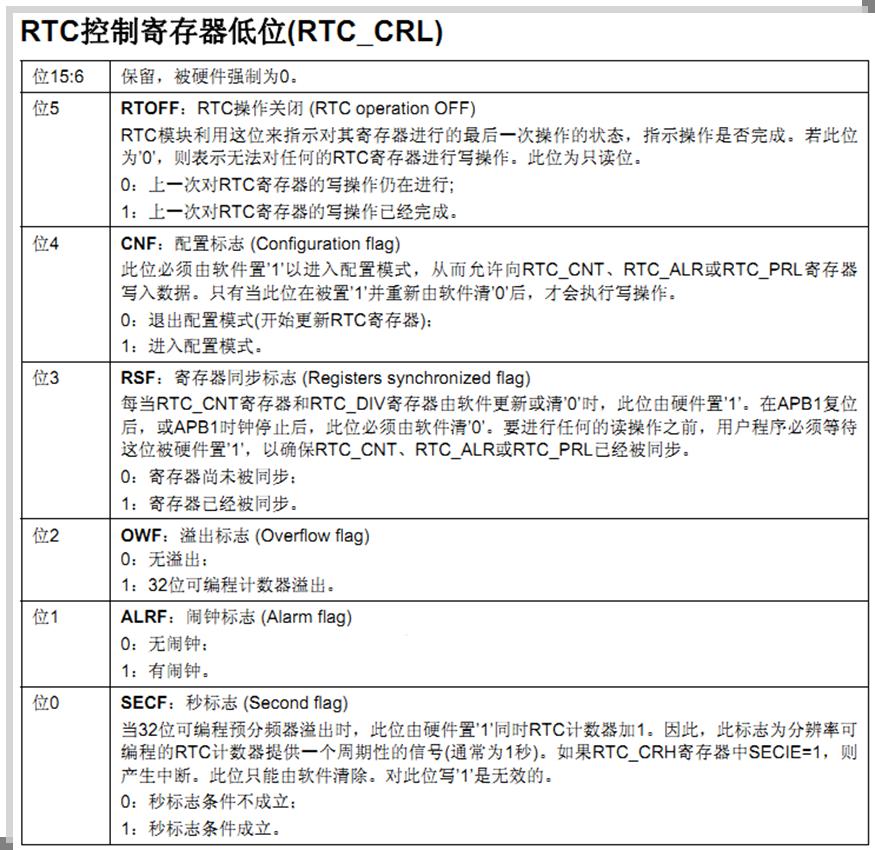

void RTC_WaitForLastTask(void)；//等待上次操作完成：CRL位RTOFF

void RTC_WaitForSynchro(void)；//等待时钟同步：CRL位RSF

FlagStatus RTC_GetFlagStatus(uint16_t RTC_FLAG);

void RTC_ClearFlag(uint16_t RTC_FLAG);

ITStatus RTC_GetITStatus(uint16_t RTC_IT);

void RTC_ClearITPendingBit(uint16_t RTC_IT);

PWR_BackupAccessCmd();//BKP后备区域访问使能

RCC_APB1PeriphClockCmd();//使能PWR和BKP时钟

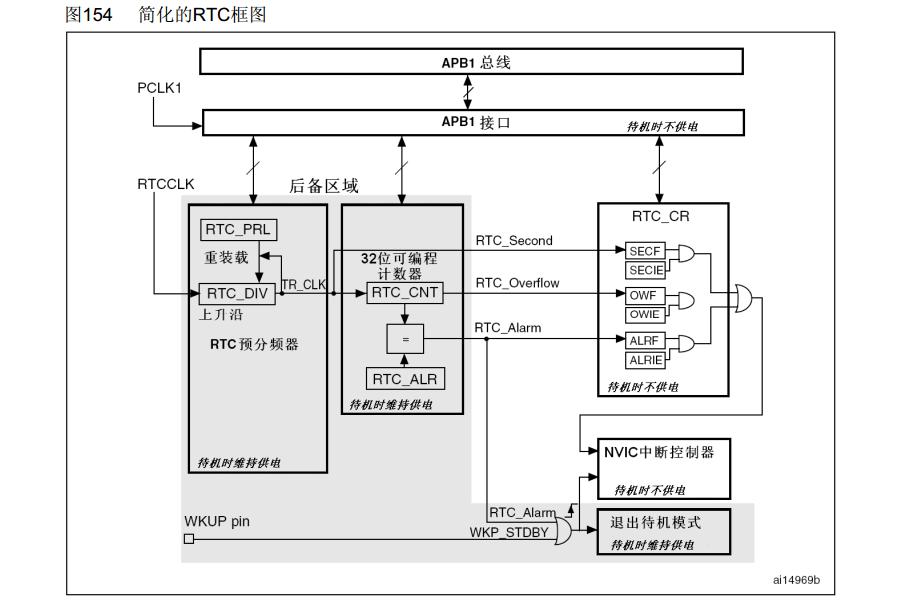

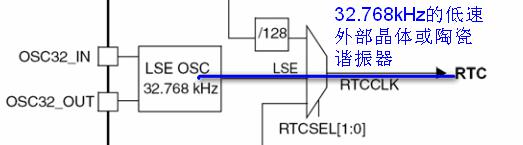

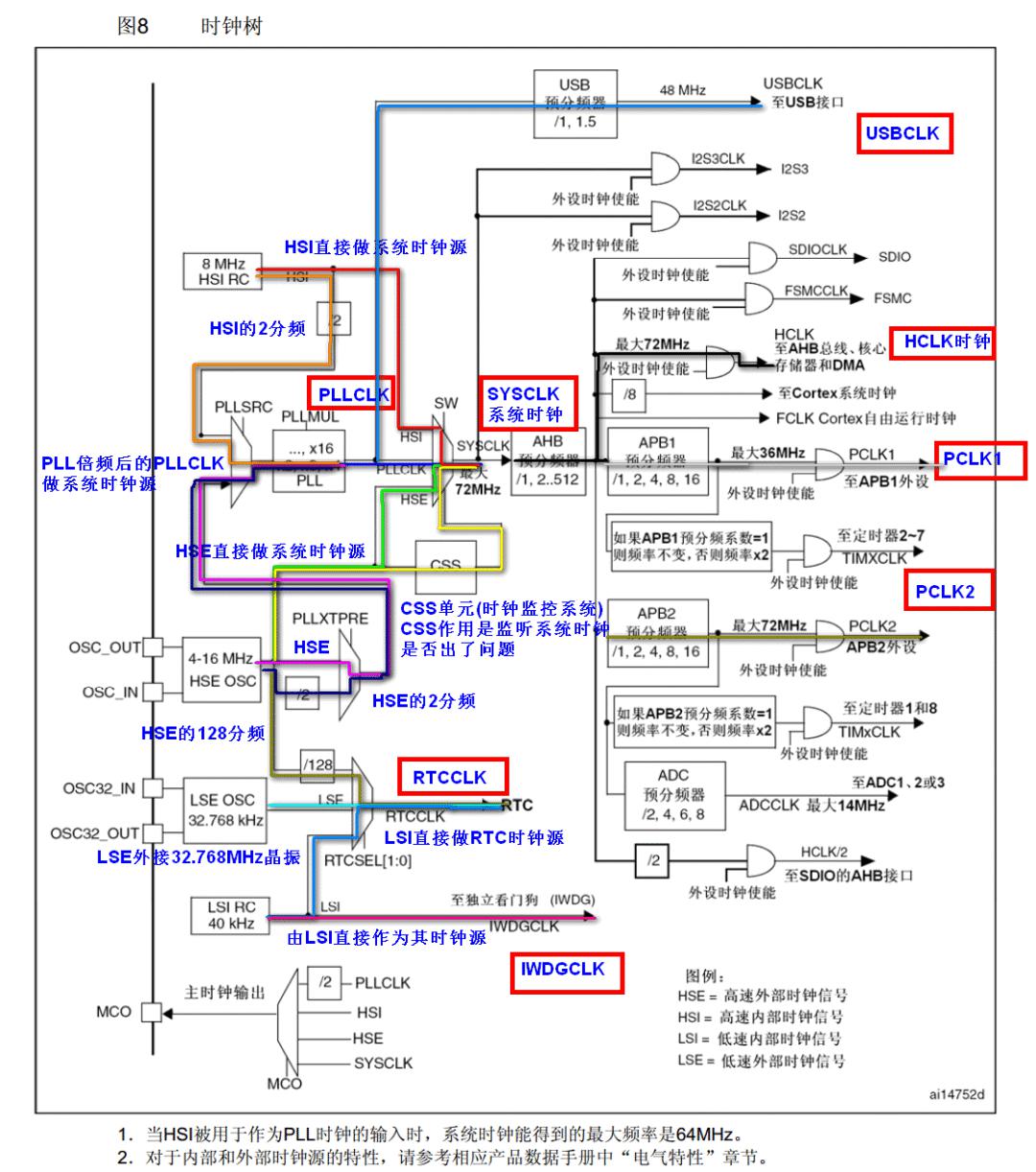

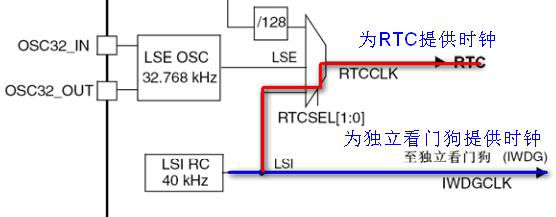

RCC_LSEConfig();//开启LSE，RTC选择LSE作为时钟源

PWR_BackupAccessCmd();//BKP后备区域访问使能

uint16_t BKP_ReadBackupRegister(uint16_t BKP_DR);//读BKP寄存器

void BKP_WriteBackupRegister(uint16_t BKP_DR, uint16_t Data);//写BKP

//实时时钟配置

//初始化 RTC 时钟,同时检测时钟是否工作正常

//BKP->DR1 用于保存是否第一次配置的设置

//返回 0:正常

//其他:错误代码

u8 RTC_Init(void)

{

u8 temp=0;

//检查是不是第一次配置时钟

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR |

RCC_APB1Periph_BKP, ENABLE); //①使能 PWR 和 BKP 外设时钟

PWR_BackupAccessCmd(ENABLE); //②使能后备寄存器访问

if (BKP_ReadBackupRegister(BKP_DR1) != 0x5050) //从指定的后备寄存器中

//读出数据:读出了与写入的指定数据不相乎

{

BKP_DeInit(); //③复位备份区域

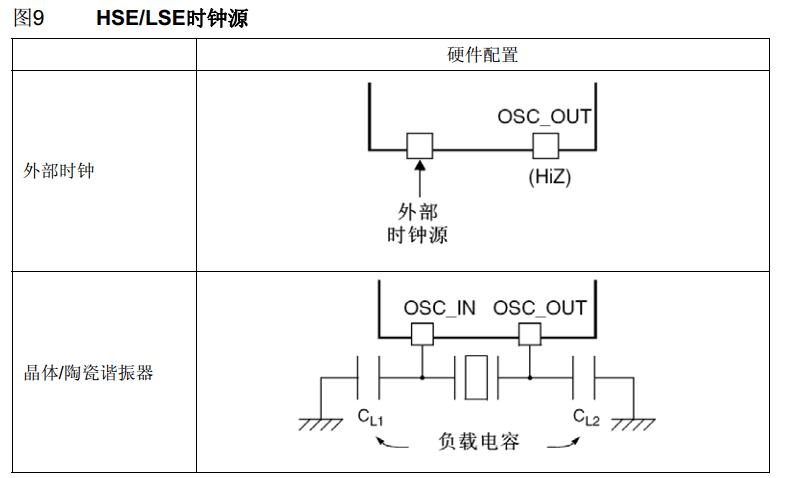

RCC_LSEConfig(RCC_LSE_ON); //设置外部低速晶振(LSE)

while (RCC_GetFlagStatus(RCC_FLAG_LSERDY) == RESET&&temp<250)

//检查指定的 RCC 标志位设置与否,等待低速晶振就绪

{

temp++;

delay_ms(10);

}

if(temp>=250)return 1;//初始化时钟失败,晶振有问题

RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE); //设置 RTC 时钟

//(RTCCLK),选择 LSE 作为 RTC 时钟

RCC_RTCCLKCmd(ENABLE); //使能 RTC 时钟

RTC_WaitForLastTask(); //等待最近一次对 RTC 寄存器的写操作完成

RTC_WaitForSynchro(); //等待 RTC 寄存器同步

RTC_ITConfig(RTC_IT_SEC, ENABLE); //使能 RTC 秒中断

RTC_WaitForLastTask(); //等待最近一次对 RTC 寄存器的写操作完成

RTC_EnterConfigMode(); // 允许配置

RTC_SetPrescaler(32767); //设置 RTC 预分频的值

RTC_WaitForLastTask(); //等待最近一次对 RTC 寄存器的写操作完成

RTC_Set(2015,1,14,17,42,55); //设置时间

RTC_ExitConfigMode(); //退出配置模式

BKP_WriteBackupRegister(BKP_DR1, 0X5050); //向指定的后备寄存器中

//写入用户程序数据 0x5050

}

else//系统继续计时

{

RTC_WaitForSynchro(); //等待最近一次对 RTC 寄存器的写操作完成

RTC_ITConfig(RTC_IT_SEC, ENABLE); //使能 RTC 秒中断

RTC_WaitForLastTask(); //等待最近一次对 RTC 寄存器的写操作完成

}

RTC_NVIC_Config(); //RCT 中断分组设置

RTC_Get(); //更新时间

return 0; //ok

}

//设置时钟

//把输入的时钟转换为秒钟

//以 1970 年 1 月 1 日为基准

//1970~2099 年为合法年份

//返回值:0,成功;其他:错误代码.

//月份数据表

u8 const table_week[12]={0,3,3,6,1,4,6,2,5,0,3,5}; //月修正数据表

//平年的月份日期表

const u8 mon_table[12]={31,28,31,30,31,30,31,31,30,31,30,31};

u8 RTC_Set(u16 syear,u8 smon,u8 sday,u8 hour,u8 min,u8 sec)

{

u16 t;

u32 seccount=0;

if(syear<1970||syear>2099)return 1;

for(t=1970;t<syear;t++) //把所有年份的秒钟相加

{ if(Is_Leap_Year(t))seccount+=31622400;//闰年的秒钟数

else seccount+=31536000; //平年的秒钟数

}

smon-=1;

for(t=0;t<smon;t++) //把前面月份的秒钟数相加

{ seccount+=(u32)mon_table[t]*86400; //月份秒钟数相加

if(Is_Leap_Year(syear)&&t==1)seccount+=86400;//闰年 2 月份增加一天的秒钟数

}

seccount+=(u32)(sday-1)*86400; //把前面日期的秒钟数相加

seccount+=(u32)hour*3600; //小时秒钟数

seccount+=(u32)min*60; //分钟秒钟数

seccount+=sec; //最后的秒钟加上去

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR |

RCC_APB1Periph_BKP, ENABLE); //使能 PWR 和 BKP 外设时钟

PWR_BackupAccessCmd(ENABLE); //使能 RTC 和后备寄存器访问

RTC_SetCounter(seccount); //设置 RTC 计数器的值

RTC_WaitForLastTask(); //等待最近一次对 RTC 寄存器的写操作完成

return 0;

}

//得到当前的时间，结果保存在 calendar 结构体里面

//返回值:0,成功;其他:错误代码.

u8 RTC_Get(void)

{ static u16 daycnt=0;

u32 timecount=0;

u32 temp=0;

u16 temp1=0;

timecount=RTC->CNTH; //得到计数器中的值(秒钟数)

timecount<<=16;

timecount+=RTC->CNTL;

temp=timecount/86400; //得到天数(秒钟数对应的)

if(daycnt!=temp) //超过一天了

{

daycnt=temp;

temp1=1970; //从 1970 年开始

while(temp>=365)

{

if(Is_Leap_Year(temp1)) //是闰年

{

if(temp>=366)temp-=366; //闰年的秒钟数

else break;

}

else temp-=365; //平年

temp1++;

}

calendar.w_year=temp1; //得到年份

temp1=0;

while(temp>=28) //超过了一个月

{

if(Is_Leap_Year(calendar.w_year)&&temp1==1)//当年是不是闰年/2 月份

{

if(temp>=29)temp-=29;//闰年的秒钟数

else break;

}

else

{ if(temp>=mon_table[temp1])temp-=mon_table[temp1];//平年

else break;

}

temp1++;

}

calendar.w_month=temp1+1; //得到月份

calendar.w_date=temp+1; //得到日期

}

temp=timecount%86400; //得到秒钟数

calendar.hour=temp/3600; //小时

calendar.min=(temp%3600)/60; //分钟

calendar.sec=(temp%3600)%60; //秒钟

calendar.week=RTC_Get_Week(calendar.w_year,calendar.w_month,calendar.w_date);

//获取星期

return 0;

}

static void RTC_NVIC_Config(void)

{

NVIC_InitTypeDef NVIC_InitStructure;

NVIC_InitStructure.NVIC_IRQChannel = RTC_IRQn; //RTC全局中断

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; //先占优先级1位,从优先级3位

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0; //先占优先级0位,从优先级4位

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能该通道中断

NVIC_Init(&NVIC_InitStructure); //根据NVIC_InitStruct中指定的参数初始化外设NVIC寄存器

}

//RTC 时钟中断

//每秒触发一次

void RTC_IRQHandler(void)

{

if (RTC_GetITStatus(RTC_IT_SEC) != RESET) //秒钟中断

{

RTC_Get(); //更新时间

}

if(RTC_GetITStatus(RTC_IT_ALR)!= RESET) //闹钟中断

{

RTC_ClearITPendingBit(RTC_IT_ALR); //清闹钟中断

RTC_Get(); //更新时间

printf("Alarm Time:%d-%d-%d %d:%d:%d\n",calendar.w_year,calendar.w_month,

calendar.w_date,calendar.hour,calendar.min,calendar.sec);//输出闹铃时间

}

RTC_ClearITPendingBit(RTC_IT_SEC|RTC_IT_OW); //清闹钟中断

RTC_WaitForLastTask();

}

void BSP_RTC_Init(void)

{

u32 i = 0;

#if(INFO_OUT_RTC_INIT_EN > 0)

u8 tmpBuf[60]="";

#endif

/* Clear reset flags */

RCC_ClearFlag();

// 这里标志必须跟测试程序一致否则时间被复位成默认

if (BKP_ReadBackupRegister(BKP_DR1) != RTC_SAVE_FLAG)

{

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);

/* Allow access to BKP Domain */

PWR_BackupAccessCmd(ENABLE);

/* Backup data register value is not correct or not yet programmed (when

the first time the program is executed) */

/* RTC Configuration */

BSP_RTC_Config();

#if(DEF_RTCINFO_OUTPUTEN > 0)

if(dbgInfoSwt & DBG_INFO_RTC)

myPrintf("[RTC]: RTC finish configured....\r\n");

#endif

/* Set default time */

SYS_RTC.year = Default_year;

SYS_RTC.month = Default_month;

SYS_RTC.day = Default_day;

SYS_RTC.hour = Default_hour;

SYS_RTC.minute = Default_minute;

SYS_RTC.second = Default_second;

/* Adjust time by values entred by the user on the hyperterminal */

BSP_RTC_Set_Current(&SYS_RTC);

BKP_WriteBackupRegister(BKP_DR1, RTC_SAVE_FLAG);

}

else

{

/* Enable PWR and BKP clocks */

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);

/* Allow access to BKP Domain */

PWR_BackupAccessCmd(ENABLE);

/* Wait for RTC registers synchronization */

RTC_WaitForSynchro();

/* Wait until last write operation on RTC registers has finished */

RTC_WaitForLastTask();

/* Enable the RTC Second */

//RTC_ITConfig(RTC_IT_SEC, ENABLE); // 不能在系统运行前使能中断

//RTC_ITConfig(RTC_IT_ALR, ENABLE); // 系统闹钟中断

/* Wait until last write operation on RTC registers has finished */

//RTC_WaitForLastTask(); // 不能在系统运行前使能中断

/* Initialize Date structure */

SYS_RTC.year = BKP_ReadBackupRegister(BKP_DR4);

SYS_RTC.month = BKP_ReadBackupRegister(BKP_DR3);

SYS_RTC.day = BKP_ReadBackupRegister(BKP_DR2);

if(RTC_GetCounter() / 86399 != 0)

{

for(i = 0; i < (RTC_GetCounter() / 86399); i++)

{

BSP_Date_Update(&SYS_RTC);

}

/* Wait until last write operation on RTC registers has finished */

RTC_WaitForLastTask();

RTC_SetCounter(RTC_GetCounter() % 86399);

/* Wait until last write operation on RTC registers has finished */

RTC_WaitForLastTask();

BKP_WriteBackupRegister(BKP_DR4, SYS_RTC.year);

BKP_WriteBackupRegister(BKP_DR3, SYS_RTC.month);

BKP_WriteBackupRegister(BKP_DR2, SYS_RTC.day);

}

}

/* Clear the RTC Second Interrupt pending bit */

RTC_ClearITPendingBit(RTC_IT_SEC); // 防止系统初始化未完成前进入中断程序

RTC_ClearFlag(RTC_IT_SEC);

/* Enable one second interrupe */

//RTC_ITConfig(RTC_IT_SEC, ENABLE); // 不能在系统运行前使能中断

rtcInitFinish =1; // 设置初始化完成标志

}

void BSP_RTC_Config(void)

{

//u32 counter = 0;

uint32_t tmp = 0;

RCC_ClocksTypeDef RCC_Clocks;

TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;

TIM_ICInitTypeDef TIM_ICInitStructure;

/* Enable PWR and BKP clocks */

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

/* Allow access to BKP Domain */

PWR_BackupAccessCmd(ENABLE);

/* Reset Backup Domain */

BKP_DeInit();

RCC_LSICmd(ENABLE); //启用LSI

while (RCC_GetFlagStatus(RCC_FLAG_LSIRDY) == RESET)

{}

RCC_RTCCLKConfig(RCC_RTCCLKSource_LSI);

RCC_RTCCLKCmd(ENABLE); // Enable RTC Clock

RTC_WaitForSynchro();

RTC_WaitForLastTask();

RTC_SetPrescaler(40000); // RTC period = RTCCLK/RTC_PR = (4 KHz)/(4000+1) LSI

RTC_WaitForLastTask();

BKP_TamperPinCmd(DISABLE);

BKP_RTCOutputConfig(BKP_RTCOutputSource_Second);

RCC_GetClocksFreq(&RCC_Clocks);

RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM5, ENABLE);

GPIO_PinRemapConfig(GPIO_Remap_TIM5CH4_LSI, ENABLE);

TIM_TimeBaseStructure.TIM_Prescaler = 0;

TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;

TIM_TimeBaseStructure.TIM_Period = 0xFFFF;

TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;

TIM_TimeBaseInit(TIM5, &TIM_TimeBaseStructure);

TIM_ICInitStructure.TIM_Channel = TIM_Channel_4;

TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;

TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;

TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;

TIM_ICInitStructure.TIM_ICFilter = 0;

TIM_ICInit(TIM5, &TIM_ICInitStructure);

OperationComplete = 0;

TIM_Cmd(TIM5, ENABLE);

TIM5->SR = 0;

//TIM_ITConfig(TIM5, TIM_IT_CC4, ENABLE);

while (OperationComplete != 2)

{

if (TIM_GetFlagStatus(TIM5, TIM_FLAG_CC4) == SET)

{

tmpCC4[IncrementVar_OperationComplete()] = (uint16_t)(TIM5->CCR4);

TIM_ClearFlag(TIM5, TIM_FLAG_CC4);

if (GetVar_OperationComplete() >= 2)

{

tmp = (uint16_t)(tmpCC4[1] - tmpCC4[0] + 1);

SetVar_PeriodValue(tmp);

}

}

}

if (PeriodValue != 0)

{

#if defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || defined (STM32F10X_HD_VL)

LsiFreq = (uint32_t)((uint32_t)(RCC_Clocks.PCLK1_Frequency) / (uint32_t)PeriodValue);

#else

LsiFreq = (uint32_t)((uint32_t)(RCC_Clocks.PCLK1_Frequency * 2) / (uint32_t)PeriodValue);

#endif

}

RTC_SetPrescaler(LsiFreq - 1);

RTC_WaitForLastTask();

TIM_DeInit( TIM5 );

}

void RTC_Configuration(void)

{

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);

PWR_BackupAccessCmd(ENABLE);

/* Reset Backup Domain */

BKP_DeInit();

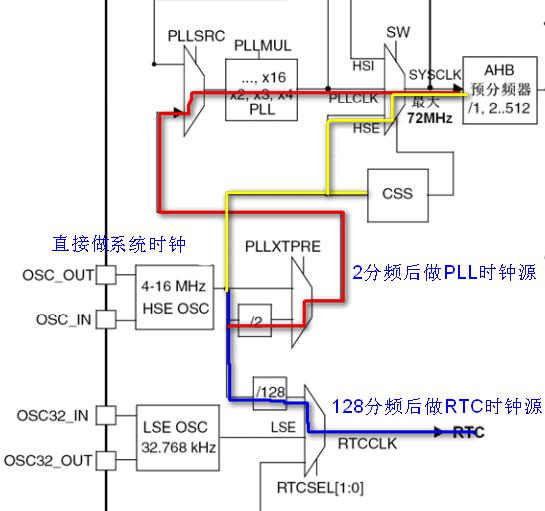

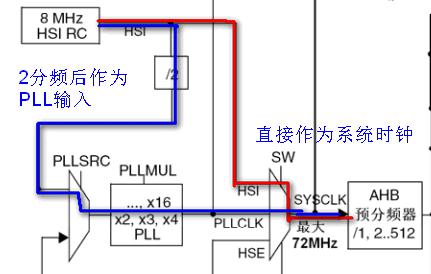

//使用外部高速晶振8M/128 = 62.5K

RCC_RTCCLKConfig(RCC_RTCCLKSource_HSE_Div128);

//允许RTC

RCC_RTCCLKCmd(ENABLE);

//等待RTC寄存器同步

RTC_WaitForSynchro();

RTC_WaitForLastTask();

//允许RTC的秒中断(还有闹钟中断和溢出中断可设置)

RTC_ITConfig(RTC_IT_SEC, ENABLE);

RTC_WaitForLastTask();

//62500晶振预分频值是62500,不过一般来说晶振都不那么准

RTC_SetPrescaler(62498); //如果需要校准晶振,可修改此分频值

RTC_WaitForLastTask();

//清除标志

RCC_ClearFlag();

}
