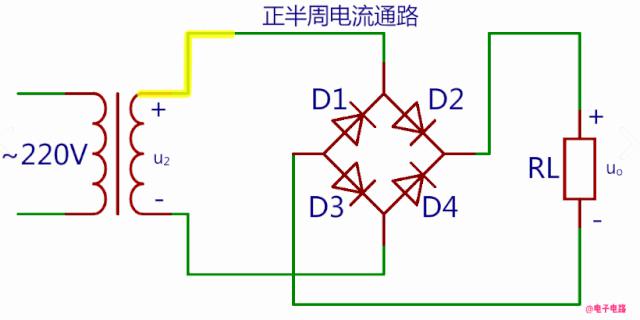

01 变压器u2正半周时电流通路
02 变压器u2负半周时电流通路

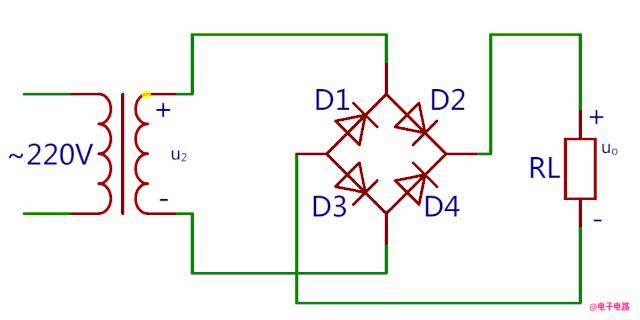

03 整个周期电流方向

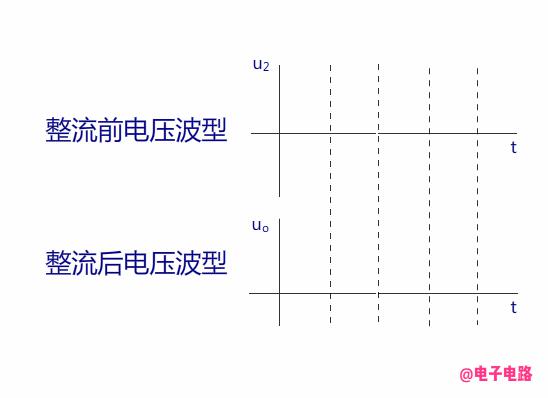

桥式整流电路输出波形与全波整流电路的是一样的，
也是全波波形，
所以整流后输出电压是整流前的0.9倍
（1）画图时要注意4只整流二极管连接方法。（2）电源变压器次级线圈不需要抽头。（3）每一个半周交流输入电压期间内，有2只整流二极管同时串联导通，另2只整流二极管截止。（4）桥式整流电路输出波形是全波波形。
~END~
