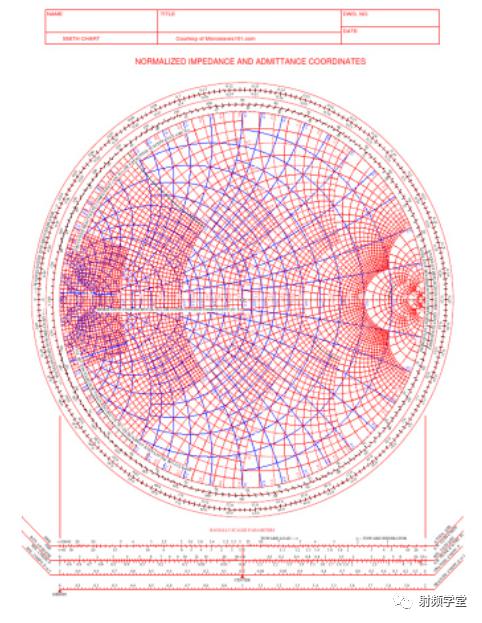

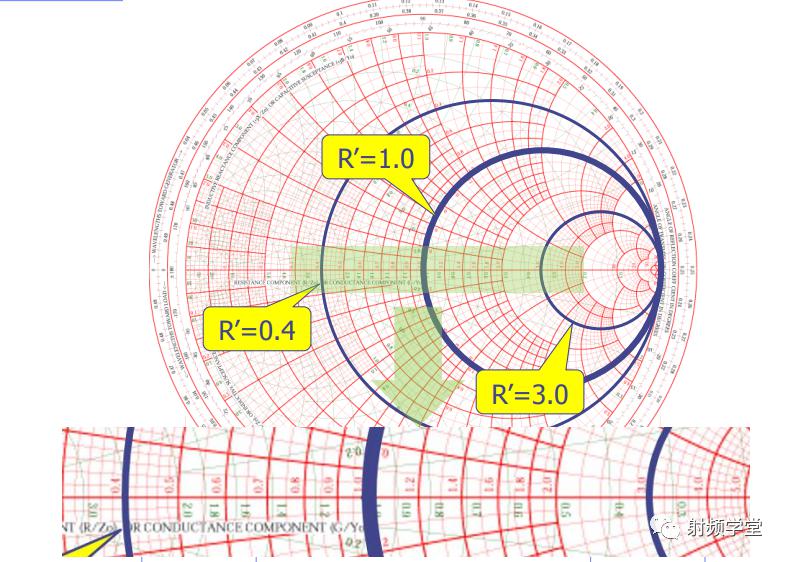

来，我们大家一起把这张复杂的图拆解一下。看看这幅图上究竟集合了几个圆？第一个圆：等电阻圆等电阻圆就是上中红色的圆，从左往右，从0→1→∞，

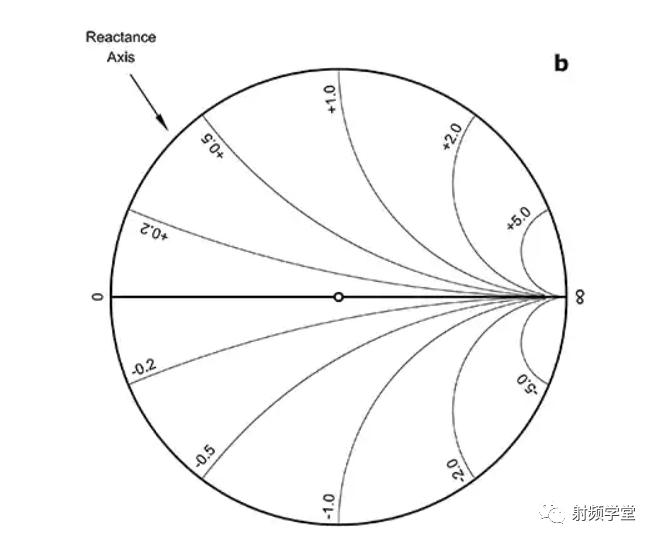

第二个圆：等电抗圆
第三个圆：等电纳圆

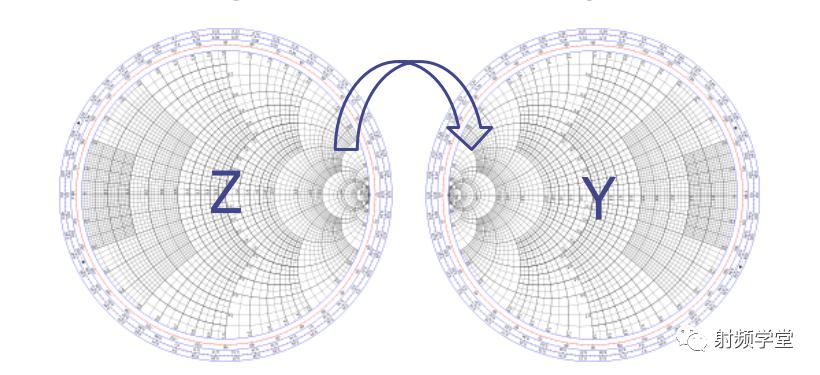

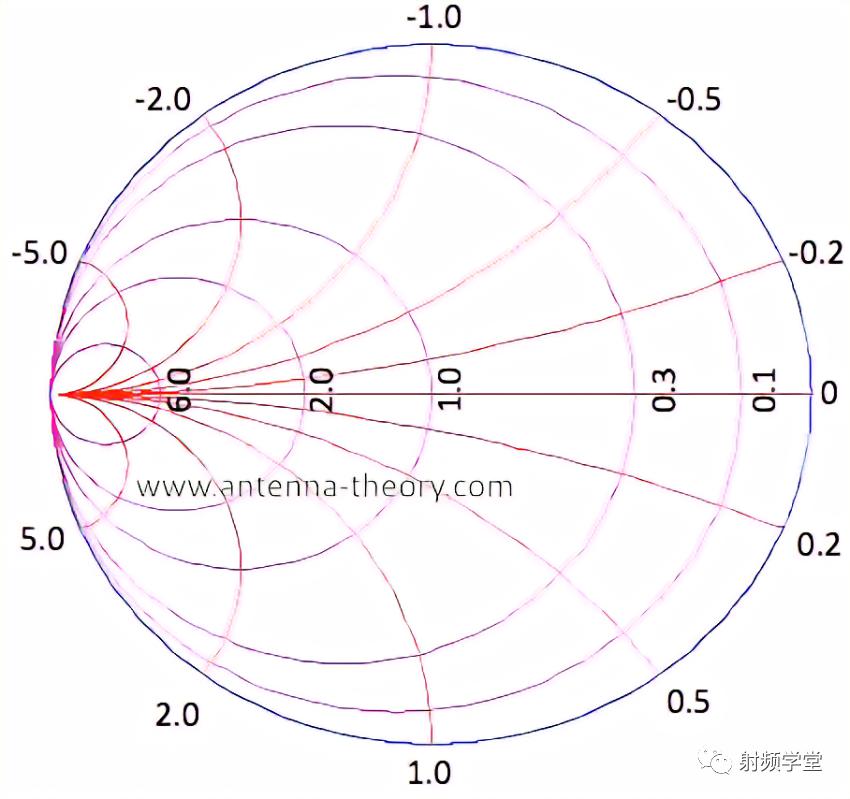

注意：电纳和电抗互为倒数，反应到圆图上就是：

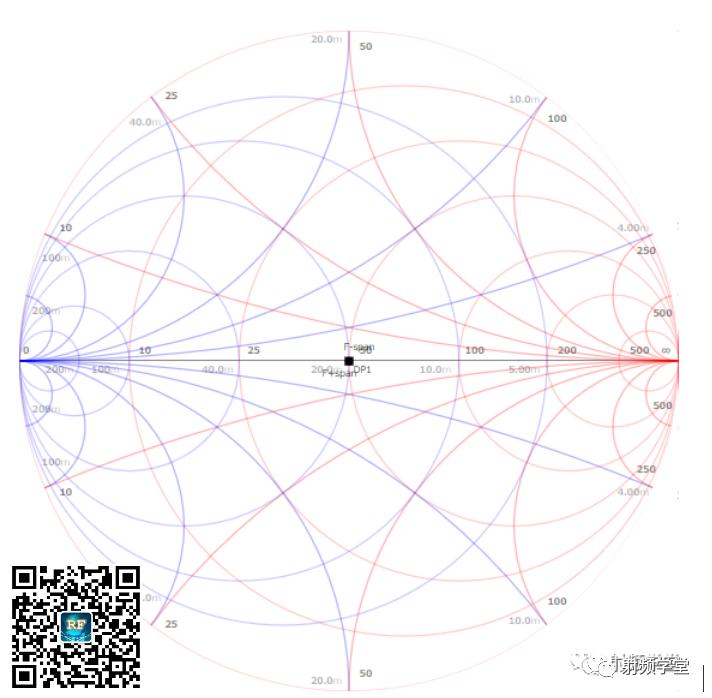

等阻抗圆+等电抗圆+等导纳圆就构成了史密斯圆图的基本要素。下图也是最简单实用的一张史密斯圆图：

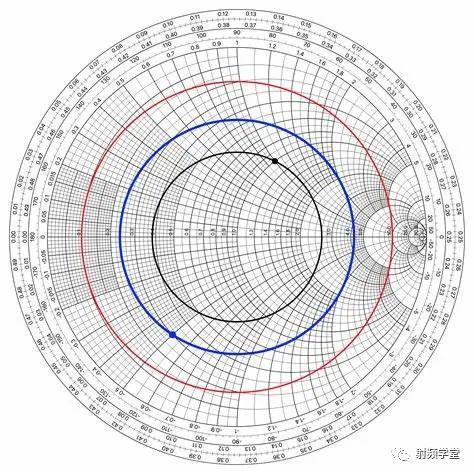

第四个圆：等反射系数圆

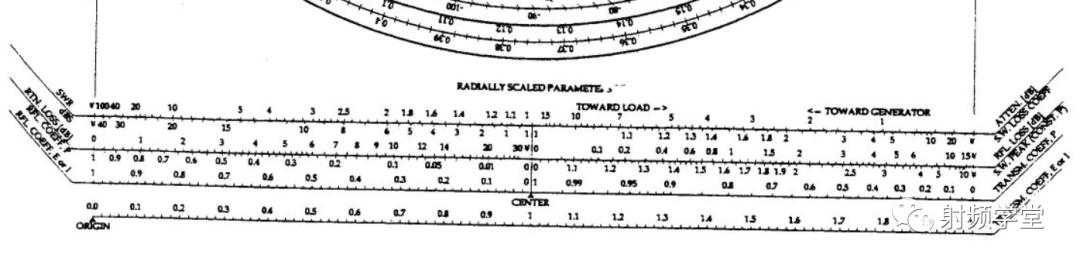

这个等反射系数圆通常不画在圆图上，而是在下面的辅助线标识中，如下图所示。
所以，综合起来，史密斯圆图就这么强大了，那么应该怎么使用呢？我们先来总结几个口诀上感下容中电阻左短右开中50遇到匹配不发愁看向负载往后退沿着圆图转圈圈

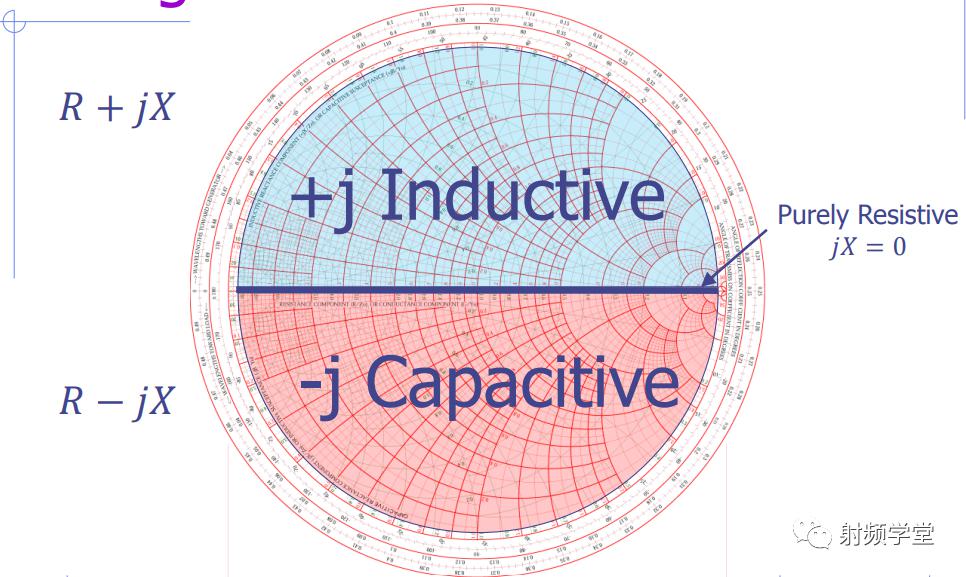

串联电抗并导纳电容往下电感上我们看一下怎么理解这个顺口溜1，上感下容中电阻
2，左短右开中50
3，电阻为圆，电抗为弧

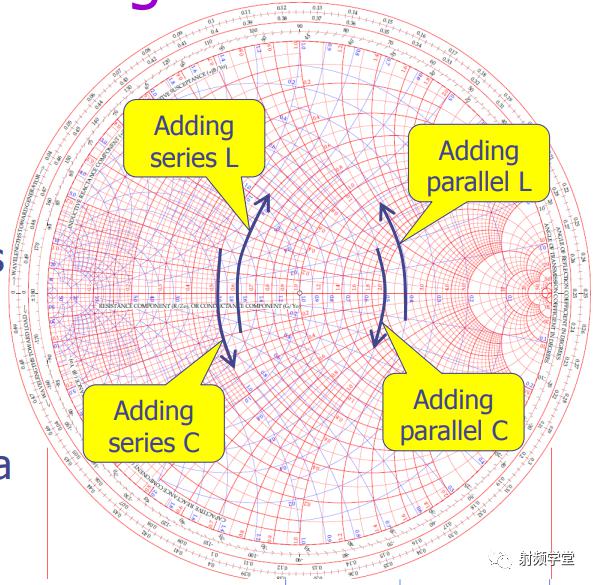

4 电容往下电感上

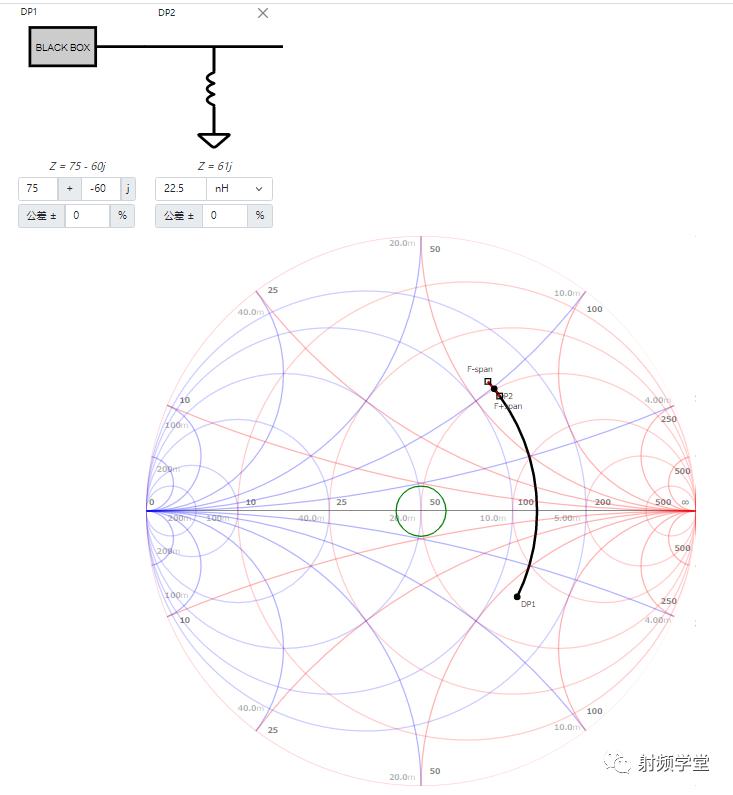

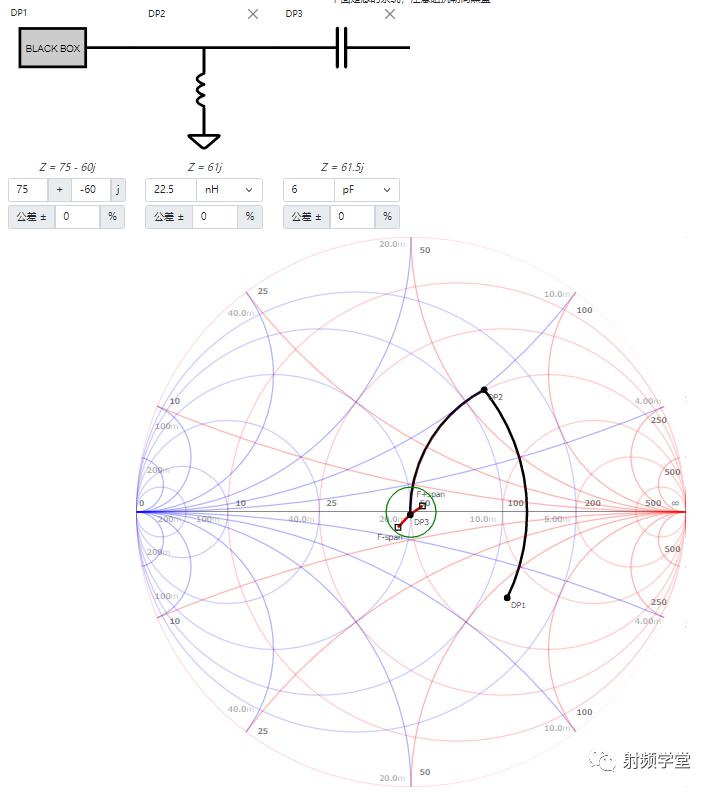

记不住不要紧，我们一起完成各简单的例子，借助一个网页版的史密斯圆图工具：https://www.will-kelsey.com/smith_chart/频率为432.1MHz，负载阻抗ZL=75-j60，怎么匹配到50欧姆呢？

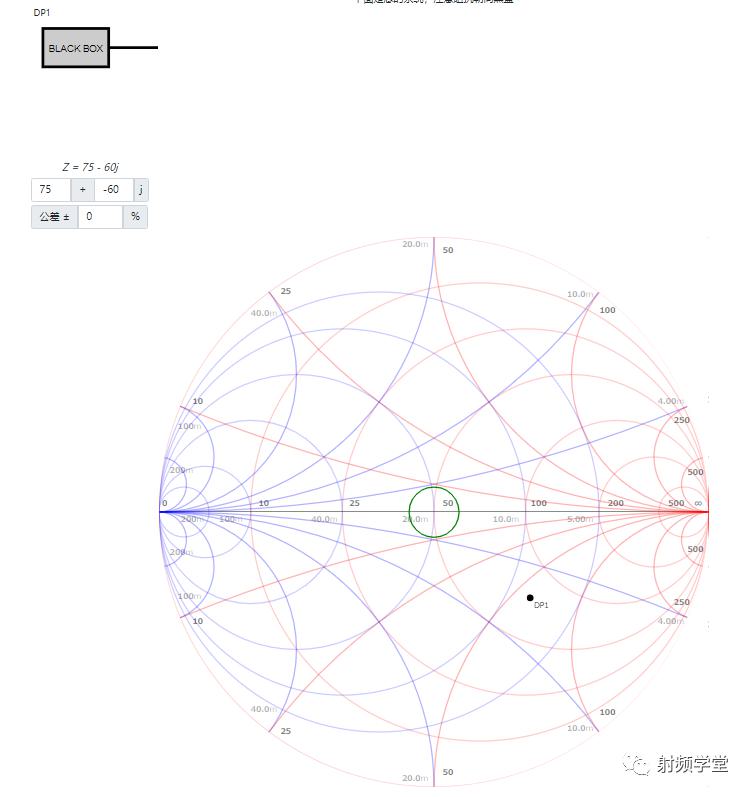

首先，归一化负载阻抗z=ZL/Z0=1.5-j1.2, 然后标注到圆图上
不知道这次，同学们的理解有没有加深一点。实践出真知，自己慢慢练习一下呗。
