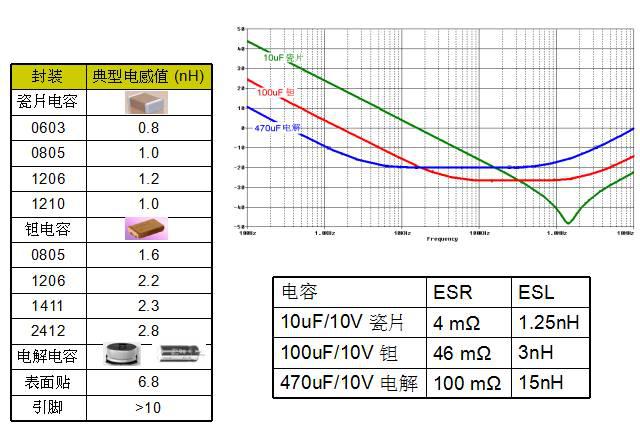

电容模型
电容并联高频特性
电感模型
电感特性
镜象面概念
高频交流电流环路

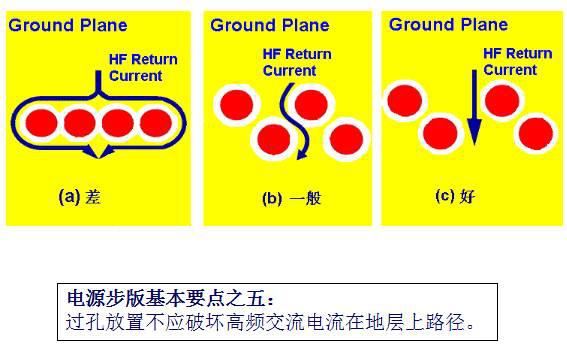

过孔 (VIA) 的例子

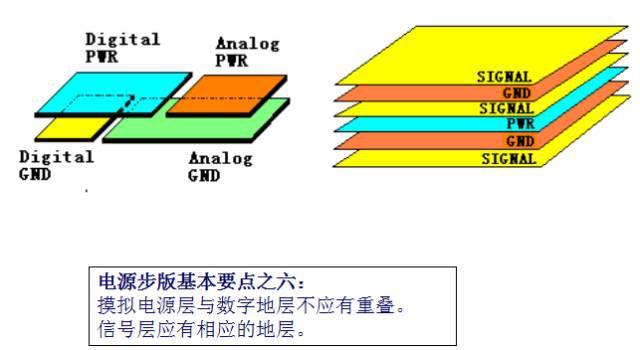

PCB板层分割
降压式(BUCK)电源：功率部分电流和电压波形
降压式电源排版差的例子
电路等效图

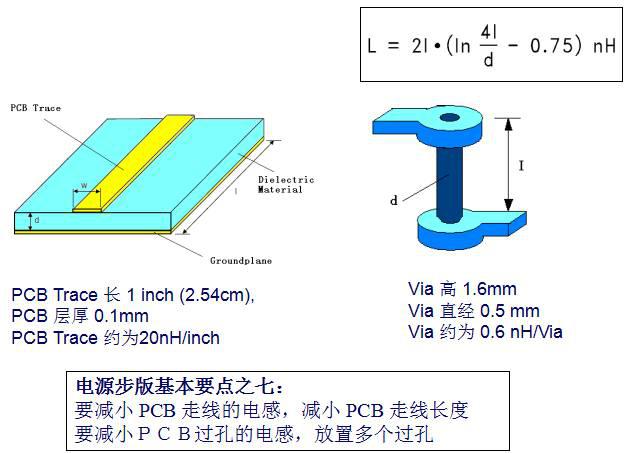

PCB Trace - Via 电感估算
焊盘(PAD)和旁路电容的放置

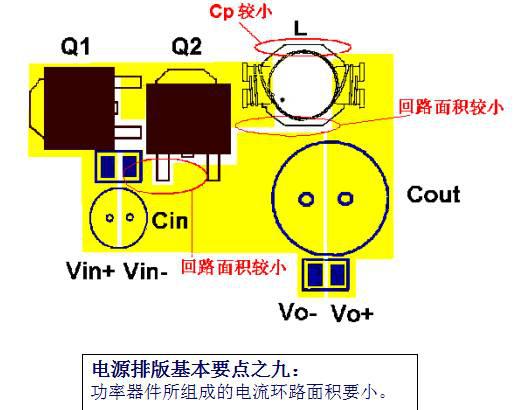

降压式电源排版的例子
降压式电源排版的例子
