拆解IOT2000模块

最近收拾柜子，无意中翻出一个大宝贝儿：SIMATIC IOT2000。这东西是很多年前朋友让拿来评估的，看能做什么应用，当时留下来只看了规格书和一些应用笔记，后来不记得扔哪里了，朋友也没再问，把这事也就忘记了。这小盒子到底能做什么呢？先不管了，先拆开看看里面用的谁家的U

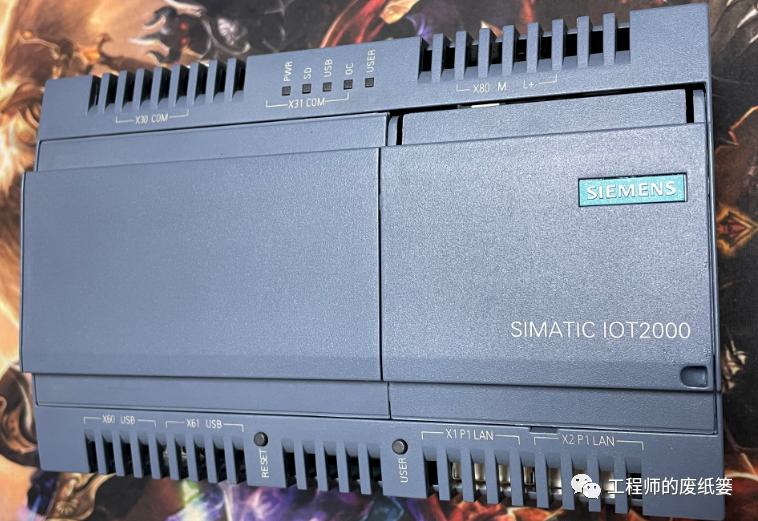

先上一张正面图，从正面可以看到，模块侧面出线，有两个网口，两个COM口，两个USB口，还有两个按键：

网口侧面图，看到红色标注的卡扣了吧，螺丝刀轻轻一翘就开了

COM口侧面图：

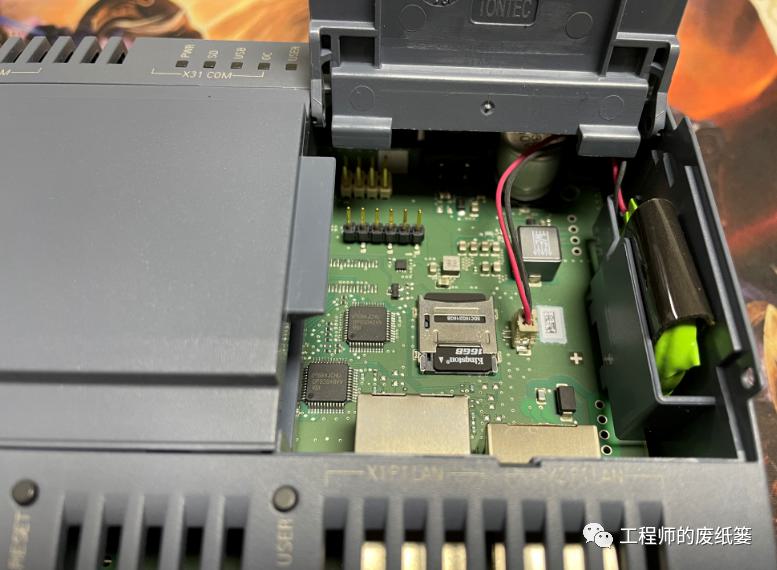

正面打开可以换电池和TF卡：

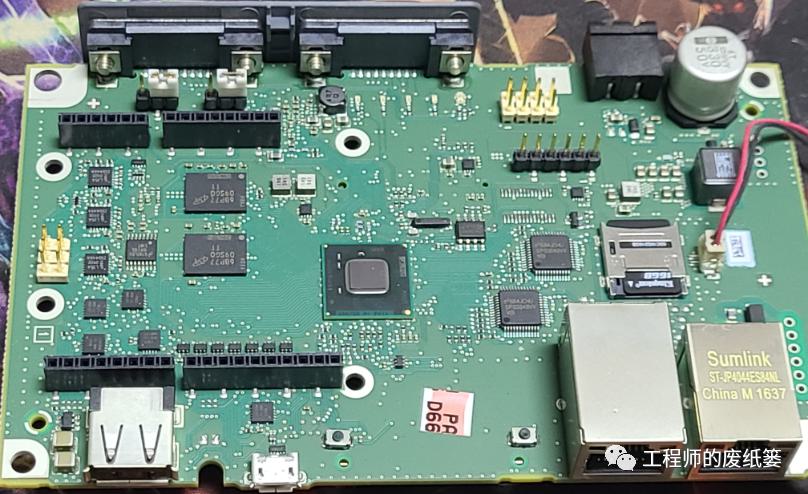

外壳拆开后，已经可以看到PCB正面的布局了：CPU在正中央，左侧是DDR和Arduino接口，右侧是电源和PHY芯片

背面还有一个扩展Mini PCI-E的接口：

主要物料统计:

这么个小盒子居然用了X86的U，那性能一定不错喽，赶紧搜搜看：

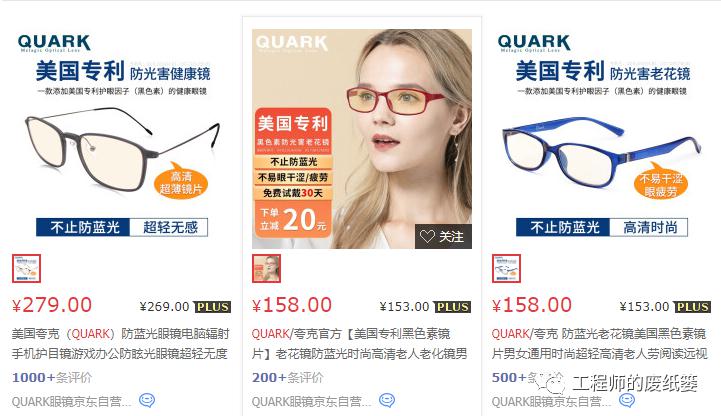

太失望了，居然只有400M，明显不是桌面级的，看样子可能还干不过RT1170，八卦下看它能卖多钱，先上狗东看看，关键词输入Quark，弹出来的居然都是老花镜，Intel旗舰店转了圈也没找到有用的信息，隐隐有种停产了的感觉，还是上Digikey看看吧

果然有发现，居然还有在售商品，大概1K多的价钱

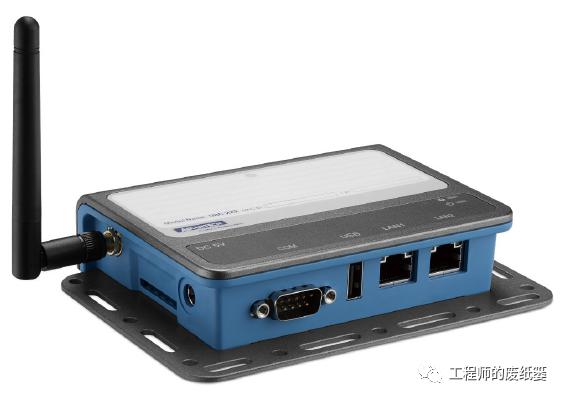

但从产品分类上看，好像是个整机，因为看到了advantech字样，下个资料研究下，果然又是个IoT模块，它长下面这个样子，这个看起来能好一些，起码还送根天线，不知道能不能接Wifi

打开里面长这个样子，有兴趣的朋友可以去对比PK下这两个产品吧，话题好像跑远了。

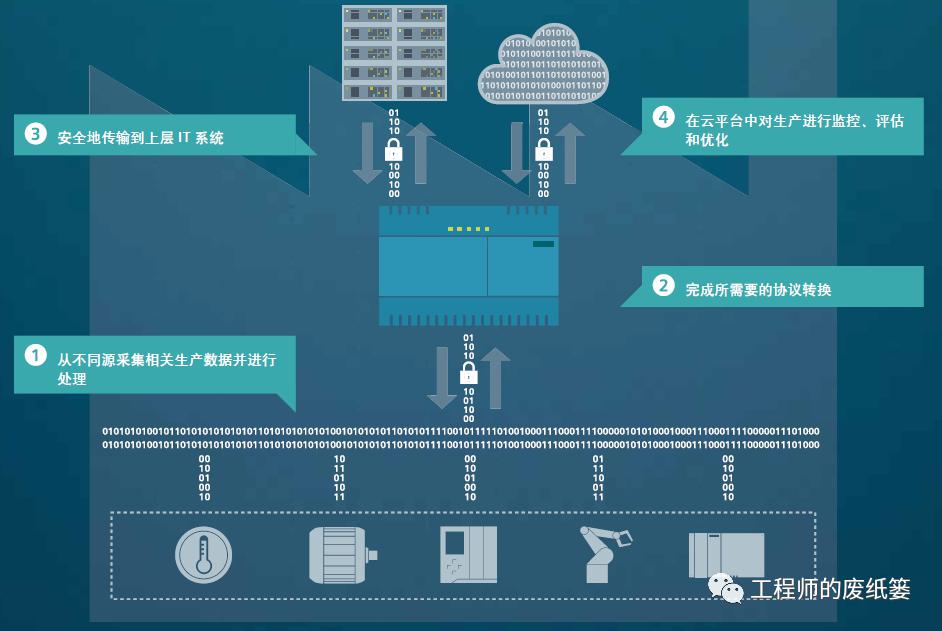

继续回到IOT2000，这个模块从官方给出的定位是工业物联网智能网关，作用是将各种不同源产生的数据进行处理，完成协议的转换，上传到IT系统，在云平台对生产进行监控、评估和优化。

凭经验看，这和现在市面推的DTU应该区别不大，官网上看看有没有更详细点的资料：

根本没有啥发现，之前下的一个简单的推广文档也失链了，而且下一代的产品IOT2050也换了TI的U，看来只能进入物联网论坛找资料了：

论坛里还是有些东西的：

SD卡里跑的是Yocto系统，最新的Image可以到3.1的版本，支持Node RED 1.2.1，Node.js 8.17

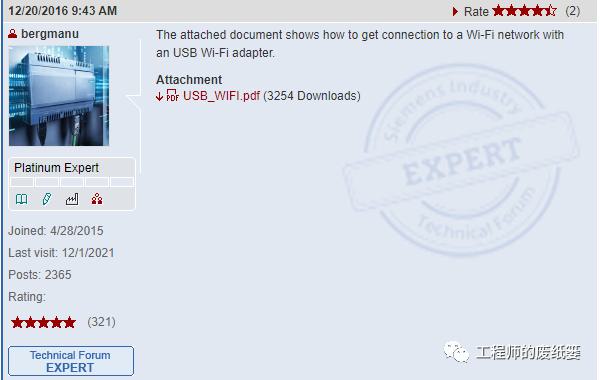

可以使用USB的wifi，有说明文档

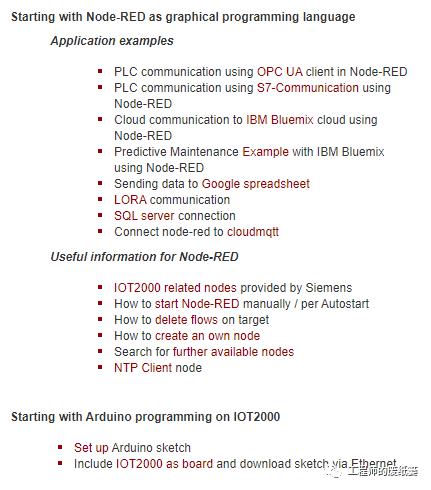

这个模块支持多种编程方式，但是推荐的应该是Node-RED这种图形化编程

image-20211202001022266

从实际应用角度讲，这个产品相比之前提到的DTU还是有一些特色的，西门子把一些协议做到Node-RED的图标中，可以很方便的与自己的设备相连，而通用协议的设备应该也有相应的模块直接拖拉即可。
